商品の詳細:
|
| 表示タイプ: | トランスフレクト TFT LCD | 画面サイズ: | 2.8インチ |
|---|---|---|---|
| 解決: | 240 x 320 ピクセル | 輝度: | 300 cd/m² (標準) |
| コントラスト比: | 500：1 | 視野角: | 全方向60° |
| インタフェース: | MCU (8/16 ビット) & SPI (3/4 線式) | ドライバーIC: | ST7789T3 |
| 動作温度。: | -20°Cから+70°C | バックライト: | 4 LED、エッジライト |
| 電源: | VDD 2.4 ～ 3.3V、VDDI 1.65 ～ 3.3V | コンプライアンス: | REACHとRoHSに準拠している |
| タッチインターフェース: | 4 線抵抗 (オプション/カスタマイズ可能) | カスタマイズ: | 無料のテクニカルサポートとセミカスタム設計が利用可能 |
| ハイライト: | 2.8インチ TFT LCDディスプレイモジュール,SPI付き240x320解像度LCD,ST7789T3 屋外用LCDディスプレイ |
||

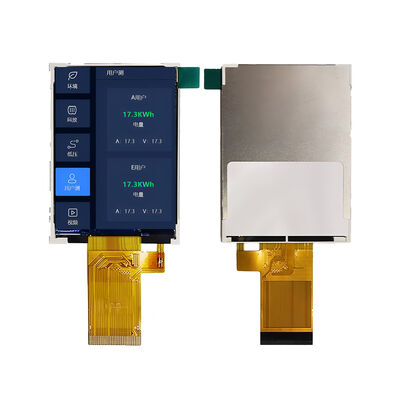

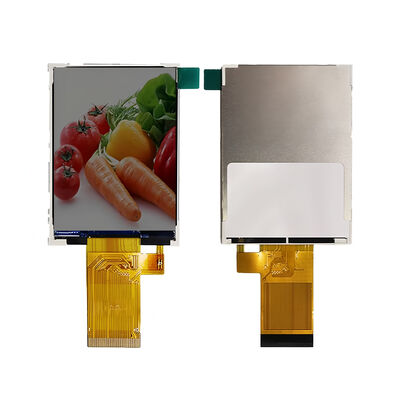

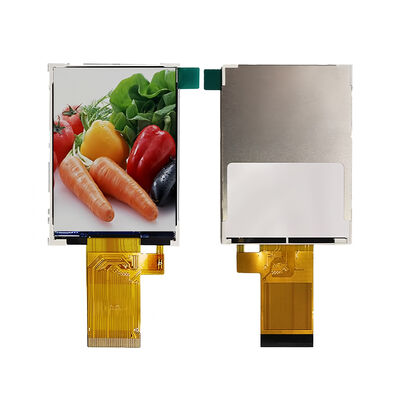

要求の高いアプリケーションのために設計された2.8インチの反射型TFTLCDモジュール
信頼性や明確性が必要な エンジニアやシステム設計者向けに 高性能ディスプレイソリューションを開発しています挑戦的な環境での柔軟性2.8インチの反射型 TFT LCD モジュール (SFTO280PY-7422AN) は,明るい屋外環境と低照明の室内環境の両方で優れているように設計されています.携帯機器産業用HMIや医療機器などです
高明度バックライト300CD/m2と反射ディスプレイ技術でこのモジュールは,薄暗い環境で低電力操作を維持しながら,直接太陽光の下で優れた可読性を保証します.500:1のコントラスト比と60°の広い視角は,あらゆる方向から一貫した視覚品質を提供します.
このモジュールは,シームレスな統合のために設計され,8080シリーズMCU並列 (8/16ビット) とSPI (3/4ワイヤー) のインターフェースの両方をサポートしています.リアルタイムのアプリケーションに迅速な応答時間 (16ms典型) と安定した通信を提供します..
-20°C~+70°Cの動作と -30°C~+80°Cのストレージに対応するこのディスプレイは,屋外,自動車,産業用システムに最適で,極端な条件に耐えるように設計されています.
4LEDの縁照明のバックライトは平均寿命40,000時間であり,モジュールは振動,ESD (±8kV空気/±4kV接触) を含む厳格な環境試験を受けています.耐久性を確保するために.
私たちはタッチパネル統合 (RTP/CTP),コネクタオプション,ファームウェアチューニング,機械的適応を含む無料の技術サポートと半カスタム設計サービスを提供します.ドロップインモジュールか パーソナライズされたディスプレイソリューションが必要かどうかエンジニアのチームが 助けてくれる
ディスプレイエリア: 43.2 x 57.6 mm
ピクセルピッチ: 0.06 (H) x 0.18 (V) mm
色深さ: 262K
電源:2.8V (VCC),1.8V (IOVCC)
寸法: 50.0 x 69.2 x 2.3 mm
体重: 携帯型設計に最適化
適合性: RoHS,REACH,ISO 90012015ISO 14001:2015
私たちはサプライヤー以上のものです.私たちはあなたのディスプレイ技術パートナーです. TFT LCDとタッチディスプレイソリューションの10年以上の専門知識で,Saef Technologyは以下を提供します:
専門家レベルのサポート: 設計のレビュー,検証,トラブルシューティングのためにエンジニアチームへの直接アクセス.
迅速なプロトタイプ: サンプルやカスタム変種のための短いリードタイム.
グローバル・ロジスティクス:EU,米国,そして世界中に信頼性の高い輸送.
品質保証:各モジュールは,AQLベースの検査で MIL-STD-105E 規格に準拠してテストされます.
手持ちの試験・測定装置
携帯医療モニター
産業用制御パネル
外部ナビゲーションとテレマティック
IoTと組み込みシステム
自動車用ダッシュボードと船舶用ディスプレイ
次のプロジェクトに 高い可視性と信頼性のあるディスプレイを 組み込む準備はできましたか?
価格設定,データシート,カスタムデザインのコンサルティングのために,当社の技術販売チームに連絡してください.また,資格のあるOEMやエンジニアのための無料サンプルプログラムを提供しています.
メカニカル・アウトライン・ダイメンション
インターフェース・ピン定義
| ピンナンバー | シンボル | 機能 |
| 1 | XL | 左の線に触れる |
| 2 | YU | 上回路に触れる |
| 3 | XR | 右端に触れる |
| 4 | YD | 下の線に触れる |
| 5 | GND | 地面 |
| 6 | IOVCC | 電源 1.8V |
| 7 | VCC | 電源 2.8V |
| 8 | FMARK | フレーム同期信号 |
| 9 | CS | チップ選択入力ピン (アクティブ低) |
| 10 | RS/SPI_SCL | パラレルSPIシリアルインターフェースクロックでデータ/コマンド選択ピンを表示する |
| 11 | WR/SPI_RS |
8080 MCU の平行インターフェースで書き込みを有効にする. SPI インターフェイスでデータ/コマンド選択ピンを表示する |
| 12 | RD | 8080 MCU の平行インターフェースで読み込みを有効にする. |
| 13 | SDA | SPIインターフェースの入力/出力ピン |
| 14 | SDO | SPIインターフェイス出力ピン |
| 15 | リセット | 外部リセット入力 |
| 16 | GND | 地面 |
| 17から32 | DB0-DB15 | MCUのパラレルインターフェイスデータバス |
| 33 | LEDA | LED バックライト ((アノード) |
| 34~36 | LEDK | LEDバックライト (カソード) |
| 37 | NC | NC |
| 38 | IM0 | MCU インターフェースモードを選択 |
| 39 | IM1 | MCU インターフェースモードを選択 |
| 40 | IM2 | MCU インターフェースモードを選択 |
絶対最大格付け
| ポイント | シンボル | 格付け | ユニット |
| 供給電圧 | VDD | - 0.3 ~ +46 | V |
| 供給電圧 (論理) | VDDI | - 0.3 ~ +46 | V |
| ドライバ供給電圧 | VGH-VGL | -0.3 ~ +300 | V |
| ロジック入力電圧範囲 | VIN | -0.3 ~ VDDI + 05 | V |
| ロジック出力電圧範囲 | VO | -0.3 ~ VDDI + 05 | V |
| 動作温度範囲 | トーパー | -20 ~ +70 | °C |
| 貯蔵温度範囲 | TSTG | -30 ~ +80 | °C |
直流電気特性
|
パラメータ |
シンボル |
条件 |
仕様 |
ユニット |
||
| ミーン | タイプ | マックス | ||||
| 電源と稼働電圧 | ||||||
| システム電圧 | VDD |
運用 電圧 |
2.4 | 2.75 | 3.3 | V |
| インターフェイス 動作電圧 | VDDI |
I/O 供給 電圧 |
1.65 | 1.8 | 3.3 | V |
| ゲートドライバ 高電圧 | VGH | 12.2 | 14.97 | V | ||
| ゲートドライバ 低電圧 | VGL | -12歳5 | -7番目16 | V | ||
| ゲートドライバーの電圧 | VGH-VGL ということです | 19.36 | 27.47 | V | ||
| 入力 / 出力 | ||||||
| ロジック・ハイ・インプット・電圧 | HIV | 0.7VDDI | VDDI | V | ||
| ロジック低入力電圧 | VIL | VSS | 0.3VDDI | V | ||
| ロジック高出力電圧 | VOH | IOH = -1.0mA | 0.8VDDI | VDDI | V | |
| 論理低出力電圧 | VOL | IOL = +1.0mA | VSS | 0.2VDDI | V | |
| ロジック・ハイ・インプット・電流 | IIH | VIN = VDDI | 1 | uA | ||
| ロジック低入力電流 | IIL について | VIN = VSS | -1 | uA | ||
| 入力流出電流 | IIL について | IOH = -1.0mA | -0だった1 | +0だった1 | uA | |
| VCOM電圧 | ||||||
| VCOM振幅 | VCOM | VSS | V | |||
| ソースドライバ | ||||||
| ソース出力範囲 | Vアウト | VAN | VAP | V | ||
| ガンマ基準電圧 (正) | VAP | 4.45 | 6.4 | V | ||
| ガンマ基準電圧 (負) | VAN | - 4つ6 | - 2つ65 | V | ||
| ソース出力決済時間 | トル | 99%の精度で | 20 | 私達 | ||
| 出力オフセット電圧 | VOFFSET | 35 | mV | |||
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0 正常 観る 角度 IBL=80mA |
- そうだ | 300 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 16 | - そうだ | ms | ||
| コントラスト比 | CR | - そうだ | 500 | - そうだ | - そうだ | ||
|
色染色性(CIE1931) |
白い | Wx | - そうだ | 0.301 | - そうだ | ||
| ワイ | - そうだ | 0.337 | - そうだ | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 60 | - そうだ | |
| ΘR | - そうだ | 60 | - そうだ | ||||
|
ヴァー |
オーケストラ | - そうだ | 60 | - そうだ | |||
| ΘD | - そうだ | 60 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | - そうだ | 55 | - そうだ | % | |
| オプティマビュー方向 | トランスフレクティブ | ||||||
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 60 | 80 | mA |
| LED電圧 | VL | - | 2.8 | 3.2 | V |
| LEDの使用寿命 | HR | 30000 | 40000 | - | 時数 |
