商品の詳細:
|
| 製品: | TFT LCDディスプレイ | 画面サイズ: | 13.3インチ(対角) |
|---|---|---|---|
| 解決: | 1920 (H) x 1080 (V) フル HD | 輝度: | 2000 cd/m² (nits)、高輝度 |
| インタフェース: | eDP (組み込み DisplayPort) – 2 レーン | タッチスクリーン (CTP): | 投影型容量性 (PCAP)、ガラス-ガラス |
| 動作温度: | -20°C ～ +70°C (広い温度) | 視野角: | 85°/85°/85°/85° (全方向) |
| 色域: | 72% NTSC (標準) | パネルタイプ: | TFT LCD、ノーマリーブラック、IPS |
| 主要な応用: | 産業用HMI、医療機器、POS | コンプライアンス: | REACH、RoHS、ハロゲンフリー |
| ハイライト: | 13. 3インチ TFT LCD ディスプレイ モジュール,FHD eDPインターフェイス LCD,日光で読み取れる 2000 ニットディスプレイ |
||

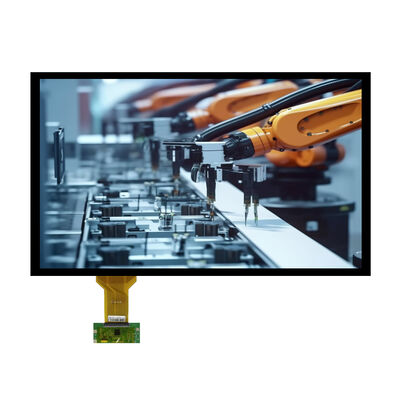

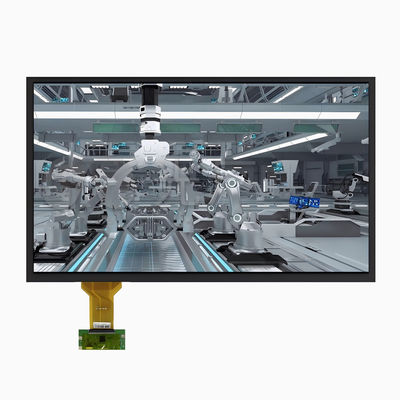

屋外および周囲光の多いアプリケーション向けに設計された太陽光でも読み取り可能な 13.3 インチ FHD ディスプレイ
Saef Technology Limited は、SFTO1330WN-7432A-CT2は、直射日光下での視認性と環境堅牢性が譲れないアプリケーション向けに設計されたプレミアム 13.3 インチ TFT LCD モジュールです。標準輝度 2000 cd/m²、フル HD 1920×1080 解像度、アンチグレアおよび抗 UV 表面処理を施した統合型投影型静電容量式タッチ パネルを備えたこのモジュールは、屋外キオスク、デジタル サイネージ、産業用 HMI、海洋ナビゲーション、および交通インフラに最適なディスプレイ ソリューションです。
重要な設計課題を解決するように設計:
妥協のない太陽光下での可読性:2000 nits のこのディスプレイは、直射日光下でも優れた鮮明さを維持します。。 1000:1 のコントラスト比と 89° の広い視野角により、どの視点から見てもコンテンツが読みやすいことが保証されます。。
頑丈なタッチインターフェイス:PCAP タッチ パネルは、鉛筆硬度 6H 以上の化学強化カバー ガラス、アンチグレア (ヘイズ 10%) および抗 UV 表面処理を備えており、霧の中でも表面に水滴が付いている場合でも機能を維持します。 ILI12511 タッチ コントローラは、3.3 V または 5 V 動作と I²C/USB/UART インターフェイスをサポートし、柔軟なシステム統合を実現します。
高速 eDP インターフェイス:組み込みの DisplayPort インターフェイスは、信号劣化を最小限に抑えながら 60 Hz のフル HD ビデオを配信し、最新のプロセッサと FPGA プラットフォームをサポートします。。このインターフェイスは、最大 147.8MHz のクロック周波数で DE 専用モードで動作するように設計されています。
産業グレードの信頼性:熱衝撃、湿度、振動、ESD (±8kV 空中、±4kV 接触) を含む包括的な信頼性テストにより、-20°C ～ +70°C での動作および -30°C ～ +80°C での保管が認定されています。
システム設計の技術仕様:
| パラメータ | 価値 |
|---|---|
| アクティブエリア | 293.76mm×165.24mm |
| ピクセルピッチ | 0.153mm×0.153mm |
| 表示色 | 1670万 |
| バックライトタイプ | エッジライトLED、2ストリング×5個のLED |
| バックライト電圧 | 27V～33V（代表値30V） |
| バックライト電流 | 合計 600mA (1 列あたり 300mA) |
| 電源 | VCC = 3.3V、BLU = 12V |
| タッチインターフェース | I²C / USB / UART (選択可能) |
| タッチ電圧 | 3.3Vまたは5V（選択可能） |
| MTBF | 40,000時間（バックライト） |
カスタマイズとエンジニアリングのサポート
このモジュールは完全なディスプレイ-タッチ-ドライバー ソリューションとして提供されますが、Saef は次のことを提供します。セミカスタムとフルカスタム要件に正確に一致するオプション:
光学的なカスタマイズ:明るさ、アンチグレアレベルを調整したり、指紋防止 (AF) コーティングを追加したりできます
機械的変更:外形寸法、FPCの長さ、または取り付け穴の位置をカスタマイズします
タッチアップグレード:さまざまなタッチ コントローラーを統合するか、グローブ タッチ機能をサポートします
インターフェースの適応:eDP レーン数を変更するか、LVDS 出力オプションを追加します
ファームウェアのチューニング:OSD言語、カラーエンジン、またはDCR設定をカスタマイズする
こんな方に最適:
屋外デジタル サイネージとキオスク
海洋およびナビゲーションのディスプレイ
交通および経路検索システム
明るい環境での産業用制御パネル
医療診断機器（手術室ディスプレイ）
航空宇宙用途
ハイエンド家庭用電化製品 (ゲーム、クリエイティブ ワークステーション)
最も過酷な環境向けに構築され、シームレスに統合できるように設計されています。
Saef では、コンセプトから生産までエンジニアリング チームと提携し、詳細な技術文書、評価サンプル、レスポンシブ デザイン サポートを提供して、ディスプレイ ソリューションが現場で完璧に動作することを保証します。
機械的寸法
タッチスクリーンの機械的寸法
絶対最大定格
| パラメータ | シンボル | 分。 | 最大。 | ユニット |
| 動作温度 | トップ | +20 | +70 | ℃ |
| 保管温度 | TST | -30 | +80 | ℃ |
| 動作周囲湿度 | ホップ | - | 90 | %RH |
| 保管湿度 | Ｈｓｔ | - | 90 | %RH |
| 放熱要件 | トルル | 15 | ℃ | |
TFT LCDモジュールの電気的特性
|
パラメータ |
シンボル | 評価 |
ユニット |
||
| 最小 | タイプ | マックス | |||
| 電源入力電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
| 電源電流 | IDD | - | - | - | ミリアンペア |
|
LEDドライバー電源電圧 |
HVDD | 2.7 | 24 | V | |
|
LEDドライバー電源現在 |
IHVDD | 20 |
- |
ミリアンペア | |
| LEDの消費電力 | PLED | 2.7 | W | ||
| 上昇入力閾値電圧 | VIT+ | +100 | mV | ||
| 負方向入力閾値電圧 | VIT- | -100 | mV | ||
| 差動入力コモンモード電圧 | Vコム | 未定 | V | ||
バックライトユニットの特性
| アイテム | シンボル | 最小 | タイプ | マックス | ユニット |
テスト 状態 |
| 供給電圧 | Vf | 27 | 30 | 33 | V | If=300mAX 2 |
| 消費電流 | もし | - | 600 | - | ミリアンペア | - |
| 逆電圧 | VR | - | - | 5 | V | 10μA |
| 消費電力 | PD | - | 18 | - | W | - |
| LCMの均一性 | - | 80 | - | - | % | 場合=600mA |
| 一生 | - | 40000 | - | - | 時 | 場合=600mA |
| バックライトの色 | 白 | |||||
CTP仕様
| カテゴリ | パラメータ | 仕様 |
|
一般的な |
構造 | カバーガラス + DITO ガラス |
| カバーレンズ強化 | 化学強化 | |
| カバーレンズ表面硬度 |
≥6H (鉛筆硬度) |
|
| 光透過率 | ≥85% | |
| 動作温度 | -20℃～+70℃、相対湿度85%以下 | |
| 保管温度 | -30℃～+80℃、相対湿度85%以下 | |
|
電気 |
インタフェース | IIC / USB / UART |
| タッチIC | IL12511 | |
| 電源電圧(VDD) |
3.3Vまたは5V（選択可能） |
|
|
ホストの抵抗 (SDA/SCL) |
メインボード上で構成可能 |
|
| 環境 | 動作条件 | 霧/地表水でも機能 |
|
表面 プロパティ |
表面インク | 紫外線対策 |
| 表面処理 | アンチグレア (ヘイズ: 10%) | |
| LCD-TPラミネート | OCA (光学的に透明な接着剤) | |
| コンプライアンス | 材質規格 | RoHSおよびハロゲンフリーに準拠 |
