商品の詳細:
|
| 製品: | 1.54インチ TFTスクリーン | 決議: | 240x240 |
|---|---|---|---|
| 見る方向: | 全視角 (80/80/80/80) | タッチスクリーン: | 違う |
| インターフェース: | MCU (カスタマイズ可能) | ピン番号: | 24ピン |
| 表面の光: | 1000 cd/m2 ((ニット) | LEDの寿命: | 40千時間 |
| 蓋のガラス: | カスタマイズ可能 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.54インチ高明るさのTFTディスプレイ,SPI インターフェイス ドットマトリックス LCD ディスプレイ,240x240 ドットマトリックス LCD ディスプレイ |
||
高画質の高明るさ1000ニット 1.54" TFT液晶ディスプレイ SF-TC154B-8945B-Nを紹介します素晴らしい視覚的透明性と強固なパフォーマンスで,あなたのプロジェクトとアプリケーションを向上させるために設計されています.
高い明るさ (1000ニット): このディスプレイは様々な照明条件で 卓越した可視性を確保し 屋外環境や明るい室内環境に最適です
コンパクトサイズ (1.54インチ): このコンパクトな TFT LCDは 空間が重要なデバイスに ぴったりとフィットします 同時に豊かな視覚的コンテンツを 提供します
解像度 (240×240): 240×240のドットマトリックスで 鮮明で鮮やかな画像が 鮮明で鮮やかな色彩で
SPIインターフェース:シリアル・ペリフェラル・インターフェイス (SPI) は,マイクロコントローラーや他のデジタルシステムとのシームレスな統合を可能にする迅速かつ効率的な通信を容易にする.
優れた明るさ,コンパクトなサイズ, 簡単に組み込めるため, 私たちの高明るさ 1.54" TFT LCD ディスプレイは,次の革新的なプロジェクトのための完璧なソリューションです.どんな環境でも明るく輝くディスプレイでユーザー体験を向上させ,注意を引く.
今日から探索してみてください!
製品に関する簡単な詳細
1LCD サイズ: 1.54インチ TFT
2解像度: 240×240
3視角: すべての視角
4図面の寸法 31.52×33.72×1.8mm
5LCDドライバーIC: ST7789V
6液晶インターフェイス型:SPI
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8触覚パネル:カスタムまたは標準容量感触画面 (CTP) オプション
外部図
ピンインターフェースの定義
| 違う | PIN名 | 記述 |
| 1〜2 | LEDK | LED カソード |
| 3〜4 | GND | 地面 |
| 5 | FMARK | TE (撕裂効果) 出力信号として機能する. |
| 6 | SDA | シリアルデータ入力/出力双方向ピン |
| 7 | D/C | データ/コマンド 選択ピン |
| 8 | SCL | シリアルインターフェースで動作するときに,シリアルクロックとしてSCLピン |
| 9 | CS | チップ選択信号の入力ピン |
| 10 | リセット | LCM リセット入力信号 |
| 11-12 年 | IOVCC | 電源 1.8V/2.8V 電圧 |
| 13-14 年 | VCC | 電源 2.8V ストレージ |
| 15から16まで | GND | 地面 |
| 17-22 年 | NC | NC |
| 23〜24 | LEDA | LEDアノード |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | .C |
| 保存温度 | Tstg | -30から80 | .C |
DC特性 (VDD=2.8V,Ta=25.C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25.C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | μA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | テスト |
| 供給電圧 | Vf | - | 9.6 | - | V | If=20 mA |
| 供給電流 | もし | - | 20 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | 192 | - | mW | - |
| LCM の 照明 濃度 | - | 900 | 1000 | 1100 | Cd/m2 | If=20mA |
| LCMの均一性 | - | 80 | - | - | % | If=20 mA |
| バックライトの色 | ホワイト | |||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | ||
| ミニ | タイプ | マックス | |||||
| 1 | 応答時間 | トル+Tf | 25°C | | 6 | | ミス |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - |
| コントラスト率 | C.C. | θ=0 通常の視角 | - | 500 | - | - |
| 視角 | CR>10 | - | 80 | - | レベル | |

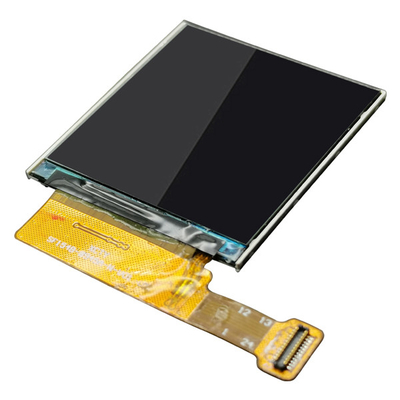

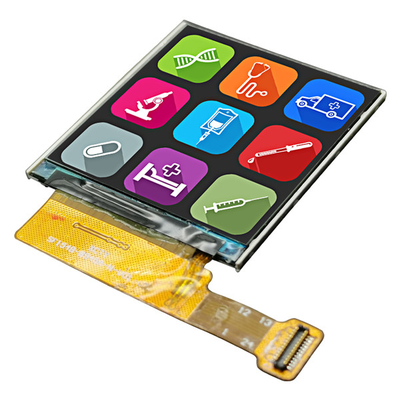

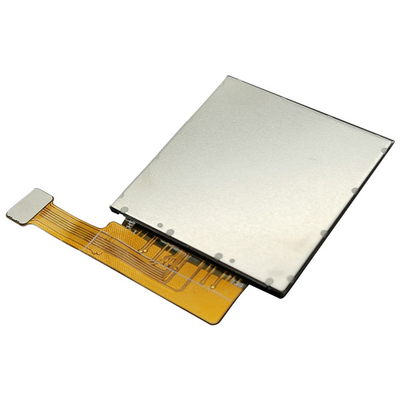

製品写真
連絡 ください
詳細については,ご連絡ください.
SF-TC154B-8945B-N_SPECIFICATION.pdf
