商品の詳細:
|
| 製品: | 2.4" TFTスクリーン | 決議: | 240x320 |
|---|---|---|---|
| 見る方向: | IPS,全視角 | タッチスクリーン: | ありません |
| インターフェース: | RGB/MCU/SPI インターフェース | ピン番号: | 40ピン |
| 表面の光: | 1000 cd/m2 ((ニット) | LEDの寿命: | 40千時間 |
| 蓋のガラス: | カスタマイズできる | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.4" 高明度のTFT,240x320 ドットマトリックスディスプレイ,高明度のTFTLCDディスプレイ |
||
この項目について SFTO240PY-7190AN
紹介する高明るさ 1000nits 2.4 " TFT LCD ディスプレイ卓越した可視性と多用途性を要求するあらゆるアプリケーションに最適なソリューションです 240x320ピクセルの驚くべき解像度で,このディスプレイは鮮明で鮮明なビジュアルを提供します.コンテンツが明るい環境でも 注目されるようにする.
主要な特徴:
消費者向け機器,産業用機械,または革新的なプロトタイプを 開発していようと TFT LCDディスプレイは 優れた画像品質と適応性により プロジェクトを向上させるように設計されています鮮明なグラフィックと信頼性の高いパフォーマンスであなたのデザインを向上させ,観客を魅了します.
詳細情報や注文をするために,今すぐ私たちの高明るさ1000nits TFT LCDディスプレイの可能性を発見してください.直接連絡してください
一般仕様
| 違う 違う | ポイント | 内容 | ユニット |
| 1 | LCDサイズ | 2.4インチ (斜面) | / |
| 2 | 表示モード | 通常黒/伝達性/反光性 | / |
| 3 | 見る方向 (眼) | 無料で | / |
| 4 | グレースケール逆転方向 | - | / |
| 5 | 決議 (H*V) | 240 * 320 ピクセル | / |
| 6 | モジュールサイズ (L*W*H) | 42.72*58.50*215 | mm |
| 7 | アクティブ エリア (L*W) | 36.72*4896 | mm |
| 8 | ピクセルピッチ (L*W) | 0.153*0153 | mm |
| 9 | インターフェースタイプ | RGB/MCU/SPI インターフェース | / |
| 10 | 色深さ | 16.7M | / |
| 11 | モジュールの電力消費量 | TBD | W |
| 12 | バックライトタイプ | LED | / |
| 13 | ドライバーIC | ST7789VIまたは互換性 | / |
| 14 | 体重 | 12.1 | g |
外部図
ピンインターフェースの定義
|
インターフェース 違う 違う |
名前 |
I/O または 接続する |
記述 |
| 1 | LEDK | P | LEDバックライトの電源 (カソード) |
| 2 | LEDA | P | LEDバックライトの電源 (アンード) |
| 3 | GND | P | パワーグラウンド |
| 4 | IM0 | 私は | インターフェース選択 (ドライバICデータシート参照) |
| 5 | IM1 | 私は | インターフェース選択 (ドライバICデータシート参照) |
|
6 |
IM2 |
私は |
インターフェース選択 (ドライバICデータシート参照) |
| 7 | SDA | I/O | SPIインターフェースの入力ピン |
| 8 | DOTCLK | 私は | ドットクロック |
| 9 | DE | 私は | データを有効にする |
| 10 | VSYNC | 私は | 垂直同期入力 |
| 11 | HSYNC | 私は | 横軸の同期入力 |
| 12 | VCC | P | 電源 |
| 13 | リセット | 私は | 信号をリセット |
| 14 | GND | P | パワーグラウンド |
| 15 から 32 まで | DB17--DB0 | I/O | データバス (DB17--DB0) |
| 33 | RD | 私は | RGBインターフェース このピンを VDDI または DGND に固定してください. |
| 34 | WR | 私は | RGBインターフェース このピンを VDDI または DGND に固定してください. |
| 35 | RS | 私は | RGBインターフェース シリアルインターフェースクロック |
| 36 | CS | 私は | チップ選択ピン 低調で起動 |
| 37 | XR (NC) | - | NC |
| 38 | YD (NC) | - | NC |
| 39 | XL (NC) | - | NC |
| 40 | YU(NC) | - | NC |
最大絶対限度
| ポイント | シンボル | ミン | マックス | ユニット |
| TFT用の電源入力電圧 | VDD | -0だった3 | 4.6 | V |
| バックライト電流 (正常温度) | ILED | - | 100 | mA |
| 動作温度 | トップ | -20歳 | +70 | °C |
| 保存温度 | Tst | -30歳 | +80 | °C |
| 湿度 | RH | - | 90% (最大60 °C) | RH |
DC特性 (VDD=2.8V,Ta=25.C)
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| 電源入力電圧 | VCC | 2.4 | 2.8 | 3.6 | V |
| I/O 論理電圧 | VDDIO | - | 1.8 | - | V |
| 入力電圧レベル"H" | HIV | 0.7VDDIO | - | VDDIO | V |
| 入力電圧レベル"L" | VIL | VSS | - | 0.3VDDIO | V |
| 電源電流 | IVDD | - | 9 | - | mA |
バックライト 電気光学特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| LEDの前向き電圧 | VF | 5.6 | 6 | 6.8 | V | |
| LED前向き電流 | IF について | - | 80 | - | mA | IF=20*4mA |
| LEDの消費電力 | PLED | - | 0.48 | - | W | 注記1 |
| LED の数 | - | 4 | PCS | |||
| 接続モード | - | 4 パラレル | / | |||
| LEDの寿命 | - | 40000 | - | - | 時間 | 注記2 |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
| 応答時間 | トル+Tf |
- |
- | 35 | 45 | ms |
| コントラスト比 | C.C. | 500 | 750 | - | - | |
|
表面 照明量 |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| 照明の均一性 | ユー | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
視角 |
θ |
7=90° | 70 | 80 | - | デグ |
| 7=270° | 70 | 80 | - | デグ | ||
| 7=0° | 70 | 80 | - | デグ | ||
| 7=180° | 70 | 80 | - | デグ |

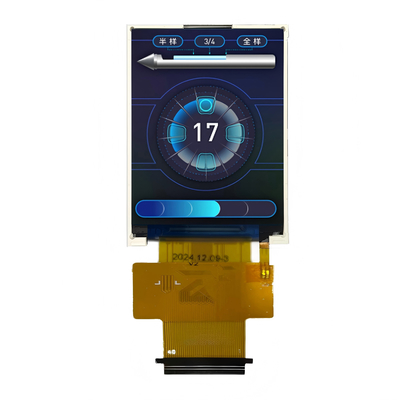

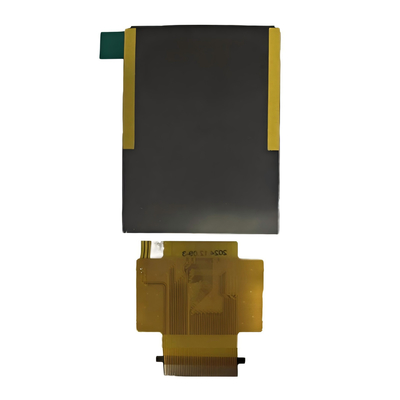

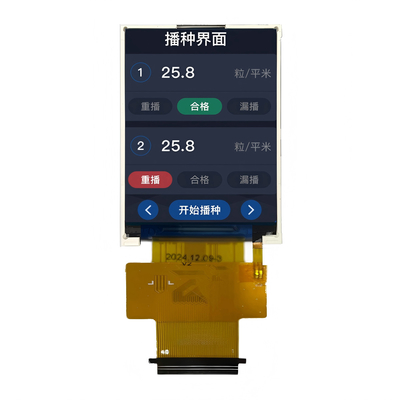

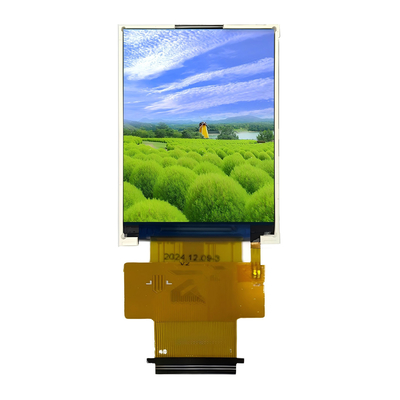

製品画像
