商品の詳細:
|
| 製品: | 2.8インチTFT LCD | 決議: | 240 x 320 |
|---|---|---|---|
| 色: | 262K | タッチスクリーン: | 抵抗性タッチスクリーン |
| インターフェース: | MCU,RGB | 見る方向: | IPS,あらゆる角度から見る |
| ドライバーIC: | ILI9341V | 接続: | ZIF |
| 表面の光: | 1000 cd/m2 ((ニット) | ピン番号: | 50ピン |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 240 x 320 点 高明るさ TFT,TFT液晶ディスプレイ 240 X 320 点,2.8インチ 高明るさ TFT |
||
この項目について SFTO280TZ-7214AT
SAEF Technologyは,ディスプレイ技術の最新のイノベーションを紹介します. 高明るさ1000ニット2.8インチの TFT LCDです.外部向けに設計するか,デバイスの明晰で鮮やかなディスプレイが必要かこのスクリーンは 卓越した性能と信頼性を 提供しています
優れた明るさ:印象的な明るさ1000ニットのこのディスプレイは,コンテンツが直接太陽光でも見えるようにし,屋外や高照明環境では理想的です
コンパクトサイズ:このディスプレイはわずか2.8インチで 持ち運びと使いやすさのバランスをとって 様々なコンパクトデバイスに ぴったりと収められます
高解像度240 x 320 ピクセル解像度により,鮮明で鮮明なビジュアルが提供され,詳細なグラフィックとテキストが提供され,ユーザー体験が向上します.
IPS技術:画面はIn-Plane Switching (IPS) テクノロジーを利用し,広い視角と正確な色を再現を提供し,あらゆる視点から画像やビデオが素晴らしいように見えるようにします.
汎用インターフェース:このディスプレイはMCUとRGBの両方のインターフェースを備えており,高度に適応性が高く,マイクロコントローラーアプリケーションや既存のシステムに簡単に統合できます.
エネルギー効率:効率を考慮して設計されたこのディスプレイは 明るさと消費電力をバランスよく配置し,携帯機器のバッテリー寿命を延長します
視力を向上させる:照明のある環境,例えば屋外キオスク,ウェアラブルデバイス,自動車のディスプレイのアプリケーションに最適です
ユーザーフレンドリー:高解像度と鮮やかな色が全体的なユーザー体験を向上させ,ディスプレイの読み取りとインタラクションを容易にする.
簡単に統合:デュアルインターフェイスオプションにより,開発者はディスプレイを様々なマイクロコントローラーやシステムに簡単に接続し,設計の複雑性と市場投入時間を短縮できます.
耐久性:耐久性と一貫した性能を保証します 耐久性や安定性
高明るさ 1000nits 2.8インチ TFT LCD ディスプレイは,強力で汎用的で高性能なディスプレイを求めるプロの究極のソリューションです.卓越した明るさと鮮明さでデバイスを上げます産業から消費者電子機器まで様々な用途に対応しています
詳細情報,サンプル,またはあなたの特定のニーズについて議論するには,私達に連絡してください.
特徴
| 一般情報 | 仕様 | ユニット |
| メインパネル | ||
| 展示エリア (AA) | 43.2 ((H) *57.6 ((V) (2.8インチ) | mm |
| ドライバー要素 | a-Si TFTアクティブマトリックス | - |
| 色を表示する | 262K | 色 |
| ピクセル数 | 240 (RGB) *320 | ドット |
| ピクセルピッチ | 0.180 (H) *0.180 (V) | mm |
| 視角 | すべて | 午前3時 |
| ドライブIC | ILI9341V | - |
| カラーピクセル配置 | RGB垂直ストライプ | |
| 表示モード | 伝達力/通常は黒色 | - |
| 動作温度 | -20+70 | °C |
| 保存温度 | -30+80 | °C |
メカニカル情報
| ポイント | ミン | タイプする | マックス | ユニット | 注記 | |
| モジュールサイズ | 横軸 (H) | - | 50.00 | - | mm | ±02 |
| 垂直 (V) | - | 69.20 | - | mm | ±02 | |
| 深さ (D) | - | 3.99 | - | mm | ±02 | |
| 体重 | - | TBD | - | g | - | |
外部 寸法
インターフェース・ピン定義
| ピンNO | シンボル | レベル | 機能 |
| 1 | LEDK | L について | バックライトK |
| 2〜5 | LEDA | H | バックライトA |
| 6 | IM0 | H/L | MCU インターフェースモードを選択する 注記 (1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | 退位した | H/L | ハードウェアリセットピン |
| 11 | VSYNC | H/L | RGBの垂直 (フレーム) シンクロ化入力信号 |
| 12 | HSYNC | H/L | RGBの水平 (線形) 同期入力信号 |
| 13 | DOTCLK | H/L | RGBインターフェースの動作のためのドットクロック信号. |
| 14 | ENABLE 可能な | H/L | RGBインターフェースの操作のためのデータ有効信号 |
| 15~32 | D17-DB0 | H/L | データバス |
| 33 | SD0 | H/L | SPIインターフェイス出力ピン |
| 34 | SDA | H/L | SPIインターフェースの入力ピン |
| 35 | RD | H/L | クロックピンを有効にする |
| 36 | WR-RS | H/L | 登録選択信号 |
| 37 | RS-SCL | H/L | 書き込みを有効にするクロック入力ピン |
| 38 | CS | H/L | チップ入力ピンを選択 |
| 39 | TE | H/L | 破裂効果出力 |
| 40 | IOVCC | H | 電源は1.8V |
| 41 | IOVCC | H | 電源 (2.8〜3.3V) |
| 42 | VCI | H | 電源 (2.8〜3.3V) |
| 43 | GND | L について | 地面 |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L について | 地面 |
| 49 | GND | L について | 地面 |
| 50 | GND | L について | 地面 |
絶対最大格付け
|
ポイント |
シンボル |
価値観 |
ユニット |
|
| ミニ | マックス | |||
| ロジック回路の電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ回路の電源電圧 | VCI | -0だった3 | 4.6 | V |
運用条件
|
ポイント |
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 電源 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 電源 | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| 正常モード 電流消費量 | Icc | - | 12 | - | mA | VCC=2.8V |
| TFTゲート ON ストレージ | VGH | 15 | V | |||
| TFTゲートOFF電圧 | VGL | -7番目5 | - | V | ||
バックライトユニット (GND=0V)
|
ポイント |
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 前向き供給電圧 | Vf | 2.8 | - | 3.4 | V | |
| 前期供給 流量 | もし | - | 120 | - | mA | |
| LCM照明度 | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| 統一性 | / | 80 | % | - | ||

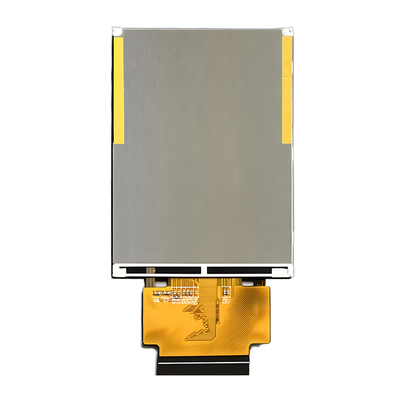

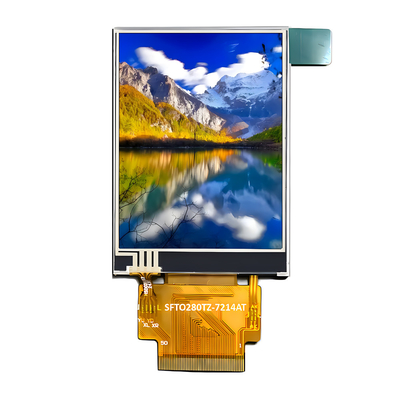

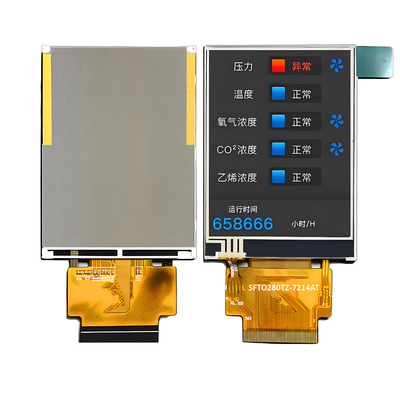

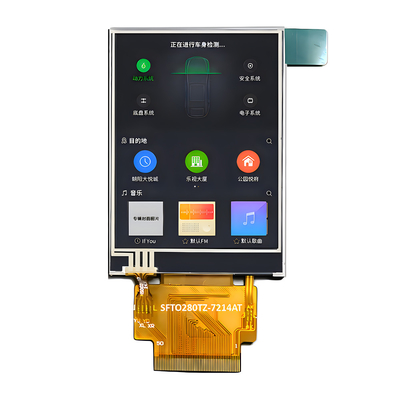

製品画像
