商品の詳細:
|
| 製品: | 3.6インチ円形TFTディスプレイ | 決議: | 544 (RGB) × 506点 |
|---|---|---|---|
| 表面の光: | 1000 cd/m2 (ニット) | タッチスクリーン: | 触れない (PCAPオプション) |
| 見る方向: | IPSの完全な視野角 | ドライバーIC: | ST72566 |
| ピン番号: | 30ピン | 接続: | ZIF |
| インターフェース: | LVDS | LEDの寿命: | 40千時間 |
| 上:: | -30°Cへの+85°C | Tst: チェック: | -30°Cへの+85°C |
| アクティブ エリア: | 89.76 ((W) x83.49 ((H) mm | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 高い明るさTFT LCD,544 X 506 点 丸い IPS ディスプレイ,3.6インチ 高明るさ TFT |
||
この項目について: SFTO360XC-7072AN
最新のイノベーションを紹介します 高明るさ1000ニット3.6インチ TFT LCDディスプレイですこの丸い IPS ディスプレイは,様々な照明条件で 素晴らしい視覚と優れたパフォーマンスを提供するように設計されています..
主要な特徴:
高明度の出力 (1000 ニット):
コンパクトサイズ (3.6 インチ):
IPS技術:
解像度 (544 x 506 点)
LVDSインターフェース:
利点:
ユーザー体験を向上させる
汎用的な用途:
安定した性能:
応用:
自動車用ディスプレイ:
ウェアラブル技術
工業用機器:
結論は
高明るさ1000ニット3.6インチ TFT LCDディスプレイは,最新の技術と実用的なデザインを組み合わせて,現代のアプリケーションの要求を満たしています.この卓越したディスプレイソリューションで 商品をアップグレードしてください透明性や多用途性
詳細情報,技術仕様,または注文するには,直接私達に連絡してください.
| 特徴 | 仕様 |
| LCDタイプ | 3.6インチ |
| 決議 (H*V) | 544* ((RGB) *506 |
| 技術の種類 | a-Si TFT |
| ピクセル構成 | RGB垂直ストライプ |
| 通常 白い | 通常は黒 |
| 見る方向 | すべて |
| 図面 寸法 (W x H x T) (mm) | 98.88*94.12*779 |
| アクティブ エリア (mm) | 83.49*8976 |
| 触覚画面と/触覚画面なし | 持っていない |
| マッチコネクタタイプ | 0.5ピッチ 30ピン |
| バックライトタイプ | LED |
| 体重 (g) | TBD |
| インターフェース | LVDS |
| 色数 | 16.7M |
| ドライバーIC | ST7266-G6-E |
外部 寸法
インターフェイス PIN 定義
| 違う | PIN名 | 記述 |
| 1 | A について | バックライト LED 電力 |
| 2 | K | バックライト LED 地面 |
| 3 | LVDS-D3N | 負のLVDS差分データ入力 |
| 4 | LVDS-D3P | 陽性LVDS差分データ入力 |
| 5 | GND | 地面 |
| 6 | LVDS-D2N | 負のLVDS差分データ入力 |
| 7 | LVDS-D2P | 陽性LVDS差分データ入力 |
| 8 | GND | 地面 |
| 9 | LVDS -CLKN | 負のLVDS差点 時計入力 |
| 10 | LVDS -CLKP | 陽性LVDS差点 時計入力 |
| 11 | GND | 地面 |
| 12 | LVDS-D1N | 負のLVDS差分データ入力 |
| 13 | LVDS-D1P | 陽性LVDS差分データ入力 |
| 14 | GND | 地面 |
| 15 | LVDS-D0N | 負のLVDS差分データ入力 |
| 16 | LVDS-D0P | 陽性LVDS差分データ入力 |
| 17 | GND | 地面 |
| 18~19歳 | IOVCC-3.3V | 論理電源とI/O回路の電源 |
| 20 | BIST | 内蔵 し て いる 自己 検査 |
| 21 | SDA | シリアルインターフェースモードのシリアル入力/出力信号 |
| 22 | SCI | シリアルインターフェイスでは,これはSCLとして使用されます. |
| 23 | STBYB | 待機モード制御H:正常動作L:無効表示 |
| 24 | RST | リセットピン 3.3V |
| 25 | CS | チップ選択ピン |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | 地面 |
| 28 | VDD-3.3V | 電源 (3.3V) |
| 29 | VDD-3.3V | 電源 (3.3V) |
| 30 | VCOM/NC | 一般電圧/NC |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 3.0~36 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -30から85まで | C について |
| 保存温度 | Tstg | -30から85まで | C について |
直流電気特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 電源電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
| 入力論理 高電圧 | HIV | 0.7VDD | - | VDD | V |
| 入力論理 低電圧 | VIL | 0 | - | 0.3VDD | V |
バックライトユニット特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電流 | IF について | - そうだ | 180 | - そうだ | mA |
| 前向きの電圧 | VF | 13.5 | 14 | 16 | V |
| 接続モード | - | - そうだ | 5S4P | - そうだ | |
| LED番号 | / | 20 | pcs | ||
| LEDの寿命 | 40000 | 50000 | 時間 |

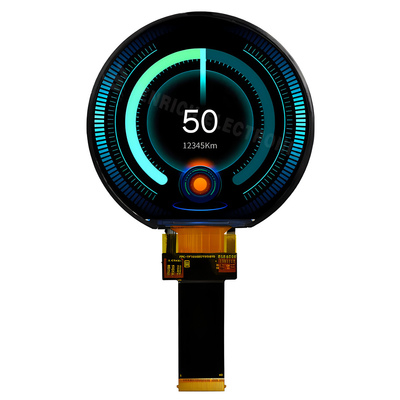

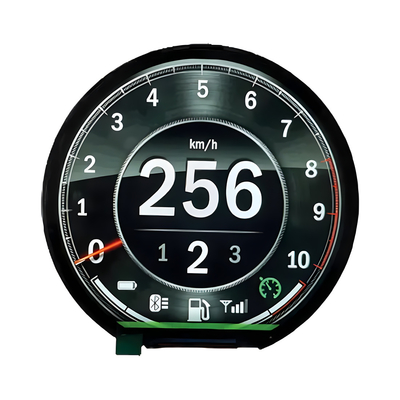

製品画像
