商品の詳細:
|
| 製品: | 4インチ円形 TFT LCD | 決議: | 720x720 |
|---|---|---|---|
| インターフェース: | 4レーンMIPI | タッチスクリーン: | CTPはオプションです |
| 見る方向: | IPS (80/80/80/80) | ピン番号: | 30ピン |
| モジュールのサイズ: | 107.60 (H) *111.87 (V) *3.83 (T) | アクティブ エリア: | 101.52 (ミリ) 直径 |
| 表面の光: | 1000 cd/m2 (ニット) | 作業温度: | -30°Cから+85°C |
| LEDの寿命: | 40千時間 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 720×720点のTFT LCDディスプレイ,4インチの丸型TFT液晶ディスプレイ,1000 ニット 高明るさ TFT ディスプレイ |
||
**データシートダウンロード**
FL7707N_DS_V0.2_20230324_顧客.pdf
この項目について SFTO400XC-7095A3N
最新のディスプレイ技術を紹介します 高明るさ1000ニット4インチ丸型TFT液晶 720×720点の解像度でこのディスプレイは,あらゆる環境で目立つ 鮮明な視覚と鮮やかな色を保証します.
主要な特徴は:
卓越した明るさ: 1000 ニットという明るさレベルで,このディスプレイは明るい屋外環境でも優れた可視性のために設計されており,コンテンツが常にはっきりと見えるようにします.
コンパクトなデザイン: 4インチの丸い形状により,自動車のダッシュボードから手持ち機器や工業機械,多様な統合オプションを提供.
高解像度: 720×720 点解像度で鮮明な画像と詳細なグラフィックが提供され,明瞭性が不可欠なアプリケーションに最適です.
MIPI 4 レーン インターフェース: MIPI 4 レーン インターフェイスは高速なデータ転送を提供し,ダイナミックなコンテンツアプリケーションにとって不可欠なスムーズなパフォーマンスと応答性を保証します.
消費者向け電子機器を改良したり ユーザーインターフェースを改良したり 没入的な体験を 作りたいと 思うかに関わらず 高亮度1000ニット TFT LCDディスプレイが 理想的なソリューションですこの先端のディスプレイ技術で プロジェクトを向上させてください.
特徴
| 特徴 | 仕様 |
| LCDタイプ | 4.0インチ |
| 決議 (H*V) | 720 (RGB) * 720 |
| 技術の種類 | a-Si TFT |
| ピクセル構成 | RGB垂直ストライプ |
| 表示モード | IPS/トランスミッシブ/通常黒 |
| 見る方向 | すべて |
| グレースケール逆転方向 | - そうだ |
| 図面 寸法 (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| アクティブ エリア (mm) | 101.52 (H) *101.52 (V) |
| 触覚画面と/触覚画面なし | CTPなし オプション |
| マッチコネクタタイプ | 0.5 ピッチ 30 ピン |
| バックライトタイプ | 白いLED |
| 体重 (g) | TBD |
| インターフェース | MIPI 4Lane |
| 色数 | 16.7M |
| ドライバーIC | FL7707 |
| CTPIC |
メカニカル・オブライン・図
インターフェース・ピン定義
| 違う | PIN番号 | 記述 |
| 1 | LEDA | LEDアノード |
| 2 | LEDK1 | LED カソード |
| 3 | LEDK2 | LED カソード |
| 4 | VCI | 電源 2.8~3.3V |
| 5 | IOVCC | 電源 1.8V-2.0V |
| 6 | リセット | LCM リセット信号 |
| 7 | TE | 破裂効果出力 |
| 8 | PWM | LCDドライバー制御用のPWM周波数出力 |
| 9 | GND | 地面 |
| 10 | D0P | DSI-D0+データ信号 |
| 11 | D0N | DSI-D0-データ信号 |
| 12 | GND | 地面 |
| 13 | D1P | DSI-D1+ データ信号 |
| 14 | D1N | DSI-D1 データ信号 |
| 15 | GND | 地面 |
| 16 | CLKPについて | DSI-クロック+ |
| 17 | CLKN | DSI-クロック |
| 18 | GND | 地面 |
| 19 | D2P | DSI-D2+ データ信号 |
| 20 | D2N | DSI-D2データ信号 |
| 21 | GND | 地面 |
| 22 | D3P | DSI-D3+ データ信号 |
| 23 | D3N | DSI-D4 データ信号 |
| 24 | GND | 地面 |
| 25 | TP_INT | 切断するタッチ |
| 26 | TP_SDA | タッチ IIC データ信号 |
| 27 | TP_SCL | 触れる IIC 時計信号 |
| 28 | TP_RESET | タッチリセット信号 |
| 29 | TP_VCI | タッチ 電力供給 |
| 30 | TP_IOVCC | タッチ 電力供給 |
|
ポイント |
シンボル |
価値 |
ユニット |
|
ロジック用電源電圧 |
VDD |
0.3~36 |
V |
|
入力電圧 |
ワイン |
VDD+03 |
V |
|
動作温度 |
トップ |
-30から80 |
°C |
|
保存温度 |
Tstg |
-30から80 |
°C |
電気特性
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
試験条件 |
|
稼働電圧 |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
供給電流 |
IDD |
- |
- |
30 |
mA |
VDD=2.8V,Ta=25°C |
|
入力電圧 |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
入力流出電流 |
IIL について |
- 1つ0 |
- |
1.0 |
mA |
VIN=VDDまたはVSS |
ドライブバックライト
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
|
前向きの電流 |
IF について |
- そうだ |
180 |
- |
mA |
|
前向きの電圧 |
VF |
14 |
15 |
16.3 |
V |
|
接続モード |
P |
- そうだ |
5S2P |
- そうだ |
|
|
LED番号 |
/ |
|
10 |
|
pcs |
|
LEDの寿命 |
|
40000 |
50000 |
|
時間 |
オプティカル特性
|
ポイント |
シンボル |
条件 |
ミニ |
タイプ |
マックス |
ユニット |
|
視点 |
θT |
CR10 |
|
85 |
- |
資格 |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
コントラスト比 |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
応答時間 |
トン |
25°C |
- |
25 |
35 |
ms |
|
トーフ |
||||||
|
統一性 |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
照明度 |
L について |
- |
850 |
1000 |
- |
cd/m2 |

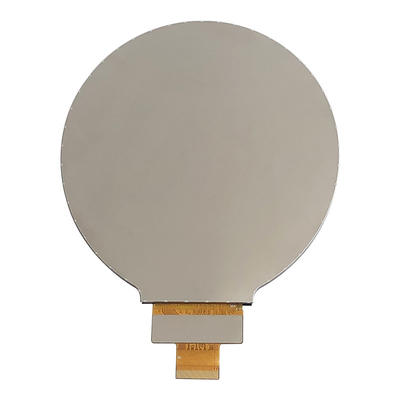

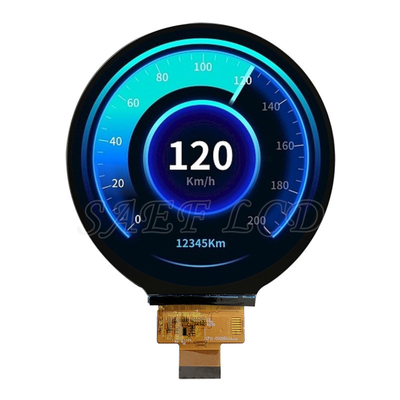

製品画像
