商品の詳細:
|
| キーワード: | 13.3インチ PCAP TFT LCD | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDサイズ: | 306.86x182.31x5.25mm (w/o タッチ) | タッチ付きのLCD: | 307.55x185.62x7.25mm (タッチ付き) |
| アクティブ エリア: | 293.76×165.24mm | LCDインターフェース: | EDP |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP |
| 表面の光: | 1000 cd/m2 | 作業温度: | -0°Cから+50°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | EDPインターフェイスTFT LCD表示,13.3インチ 高明るさ TFT,1000 Nit TFT LCDの表示 |
||
この項目について: SFTO1330XC-7119A3CT
高明るさ1000ニット 13.3インチ IPS TFT LCDディスプレイで 視覚体験を向上させてください どんな照明条件でも 透明性と性能を向上させるように設計されていますこのディスプレイはFull HD解像度 1920*1080 Dot マトリックス鮮明な画像と鮮やかな色彩を保証し,携帯機器から工業機器まで様々な用途に最適です.
主要な特徴:
高い明るさ:印象的な明るさ1000ニットのレベルで,このディスプレイは,直接日光や明るい環境でも例外的な可視性を保証します.外出用や 透明性の高い専門用には最適です!
印象的なフルHD解像度: 1920 x 1080 ピクセル解像度で素晴らしい画像品質を楽しむ. より鋭い詳細,より豊かな色,内容が生き生きと変わるような 感動的な体験です.
IPS技術:機内スイッチング (IPS) テクノロジーは 178 度まで広い視角を備えており,色と明るさが異なる角度から一致します.共同作業環境や複数ユーザー向けに最適!
EDPインターフェイス:組み込みディスプレイポート (EDP) インターフェイスは,幅広いデバイスとの簡単な接続と互換性を保証します.シームレスな接続と向上したパフォーマンスを体験します.
汎用的な用途:携帯型コンピュータ デジタルサイネージソリューション 性能の高いディスプレイの デザインに関わらず この13.3インチのディスプレイは ニーズに合わせるだけの多用性があります
なぜ わたしたち の 展示 を 選ぶ の でしょ う か
高明るさ1000ニット13.3インチ IPS TFT LCDディスプレイへの投資は 品質,耐久性,性能を選択することを意味しますこのディスプレイは,視覚的な卓越性を損なうことなく,厳しい条件に耐えられるように構築されています.
結論は
高画質のディスプレイがもたらす違いを体験してください. 詳細情報や注文をするために,本日ご連絡ください.!
ブランドの声や 特定のマーケティングニーズに より良く合うように この紹介の任意の部分を 自由にカスタマイズできます!
特徴
| サイズ | 13.3インチ |
| 解像度インターフェース | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2レーン |
| 接続型 | 20455-030E-76 (I-PEX) |
| 色深さ | 16.7M |
| 技術の種類 | A-si |
| ディスプレイスペック ピクセルピッチ (mm) | 0.153×0153 |
| ピクセル構成 | RGB垂直ストライプ |
| 表示モード | 通常は黒 |
| TPドライバーIC | NC |
| LCD 表面処理 | 防光コーティング:3H |
| 見方方向コントラスト比 | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
色域 照明度 (cd/m2) |
72% 1000 (TYP) |
| 電力消費 | LCD:1.8 (W) (MAX) (白いパターン) |
| LED番号 | 50LEDS |
| 体重 (g) | - |
| 輪郭 (W x H x D) (ミリ) | 307.55×185.62×725 |
| TP レンズの視野 (mm) | 294.36×16584 |
| LCM (W × H × D) (mm) | 306.86×182.31×525 |
| LCDアクティブエリア (mm) | 293.76×16524 |
| TSP を含む/TSP を含む | CTPなし |

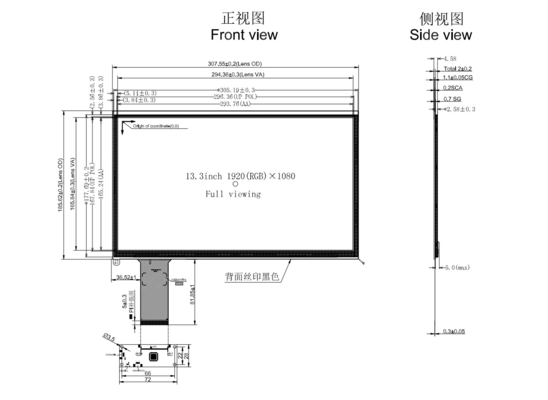

外部 寸法
インターフェース・ピン定義
| ピン番号 | シンボル | I/O | 機能 |
| 1 | NC | NC ((NO USE) | |
| 2 | H_GND | P | 高速地 |
| 3 | ラネルN | 補完信号リンクレーン1 | |
| 4 | ランネル | 私は | 真の信号リンクレーン1 |
| 5 | H_GND | P | 高速地 |
| 6 | レーン0N | 補完信号リンクレーン 0 | |
| 7 | レーン0P | 私は | 真の信号リンクレーン 0 |
| 8 | H_GND | P | 高速地 |
| 9 | AUX_CH_P | 真の信号補助チャンネル | |
| 10 | AUX_CH_N | 私は | シグナル補助チャンネル |
| 11 | H_GND | P | 高速地 |
| 12 | LCD VCC | P | CD論理とドライバの電源 (3.3V) |
| 13 | LCD_VCC | P | CD論理とドライバの電源 (3.3V) |
| 14 | NC | NC ((NO USE) | |
| 15 | LCD GND | P | LCD ロジックとドライバ グラウンド |
| 16 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 17 | HPD | オー | HPD シグナ |
| 18 | LED-1 | P | バックライト LED |
| 19 | LED-2 | P | バックライト LED |
| 20 | LED-3 | P | バックライト LED |
| 21 | LED4 | P | バックライト LED |
| 22 | LED_PWMO | オー | BL/LED PWM OUT |
| 23 | LED_PWMI | 私は | BL/LED PWM IN |
| 24 | NC | LCD 製造者専用 | |
| 25 | NC | LCD 製造者専用 | |
| 26 | LED-5 | P | バックライト LED |
| 27 | LED6 | P | バックライト LED |
| 28 | BL_PWR | P | バックライトの電源 LED+ |
| 29 | BL_PWR | P | 3バックライトの電源 LEDH |
| 30 | NC | LCD 製造者専用 |
PCAB USB ピンの定義
1 VCC
2つのUSB
3 USB+
4 GND
バックライトの仕様
| パラメータ | シンボル | ミン | タイプする | マックス | 単位 |
| LED入力 | VLED | 28 |
- |
33 | [V] |
| LED 前向き電圧 | VF | 2.8 | 3.0 | 3.3 | [V] |
| LED 前進電流 | IF について | 320 | [mA] | ||
| B/L 電力消費量 | P_B/L |
- |
- |
- |
[W] |
| LEDの寿命 | LT | 30000 | 40000 | - | 時間 |
| LED番号 | NLED |
- |
50 |
- |
PCS |
オプティカル特性
| ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミン | タイプする | マックス | |||||
| コントラスト比 | CR |
O=0deg |
700 | 1000 | |||
| 白色の輝き | 年間 | 800 | 1000 | cd/m2 | |||
| 応答時間 | TR+TF | 30 | 35 | ms | |||
|
染色性 |
赤色 | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| 緑色 | Xg | (0.301) | |||||
| そうだ | (0.621) | ||||||
| 青い | XB | 0.153 | |||||
| YB | (0.055) | ||||||
| ホワイト | Xw | (0.313) | |||||
| ほら | (0.329) | ||||||
|
視角 |
ほら | 11 (三時) |
中心 CR≥10 |
80 | 85 |
デグ |
|
| 12 ((9時) | 80 | 85 | |||||
| ヴェル | θ2 ((12時) | 80 | 85 | ||||
| θ1 (((6時) | 80 | 85 | |||||
| NTSC比 | % | 65 | 72 | % | |||

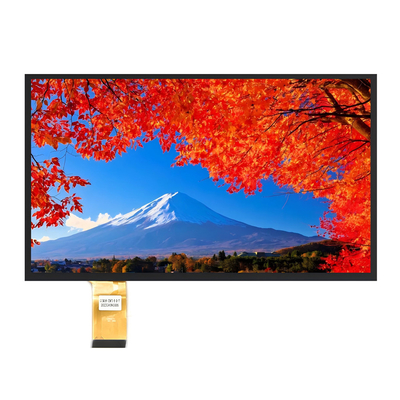

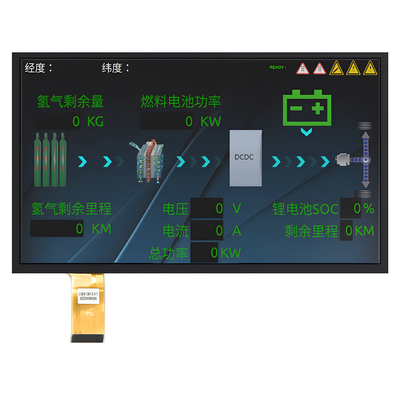

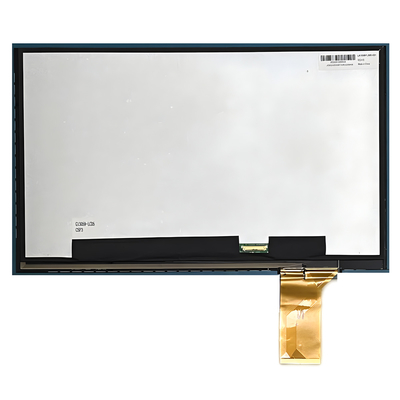

製品画像
