商品の詳細:
|
| キーワード: | EDP TFT ディスプレイ 15.6 インチ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDサイズ: | 360.0 x 212.3 x 6.25mm (w/o タッチ) | タッチ付きのLCD: | 382.4 x 231.3 x 9.10mm (タッチ付き) |
| アクティブ エリア: | 344.16 x 193.59mm | LCDインターフェース: | EDP |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (容量感触画面) |
| 表面の光: | 1000 cd/m2 | 作業温度: | 0℃への+50℃ |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | EDPインターフェイス 高明るさ TFTディスプレイ,15.6インチのの高さの明るさTFTの表示,1000Nits 高明るさの TFT ディスプレイ |
||
この項目について SFTO1560SM-7050A3CT
高明るさ 15.6 インチ IPS TFT LCD ディスプレイで 視覚体験を向上させてください 1000 ニットという印象的な明るさで 卓越した透明性と性能のために設計されていますこのディスプレイは幅広いアプリケーションに最適です屋外使用,産業用環境,高度なマルチメディアの設定を含む.
主要な特徴:
特殊な明るさ:1000ニットの輝きで 鮮明な環境でも 鮮明で鮮明な映像ができます洗い流された画像に別れを告げ どんな状態でも 視力を向上させてください!
フルHD解像度:フル HD (1920 x 1080) 解像度 で 鮮明 な 鮮明 な 画像 を 体験 し ます.ゲーム や ビデオ 再生,あるいは プロ の アプリケーション に 用い られる と し て も,この ディスプレイ は 驚く べき 画質 を 提供 し て い ます.
IPS技術:機内スイッチング (IPS) 技術は,広い視角と正確な色を再現を保証します.共同プロジェクトやマルチユーザー環境に最適化.
EDPインターフェイス:組み込みディスプレイポート (EDP) インターフェースは,シームレスな接続を可能にし,高速なデータ転送と最適なパフォーマンスを保証します.デバイスやシステムと統合するのに適しています..
USB容量タッチパネル (CTP):組み込みUSB CTPはインタラクティビティを向上させ,スムーズで反応性の高いタッチ体験を可能にします.インタラクティブなディスプレイ,キオスク,および埋め込みアプリケーションに最適です.
汎用的な用途:工業機器,自動車ディスプレイ,医療機器,消費者電子機器に最適です このLCDディスプレイは,様々な要求に応えるように設計されています
高明るさ1000Nits 15.6インチ IPS TFT LCDディスプレイにより,優れたパフォーマンス,優れた耐久性,そして卓越した視覚品質が保証されています.違いを体験し,プロジェクトを次のレベルへと!
メカニカル仕様
| パラメータ | 仕様 | ユニット |
| ディスプレイサイズ | 15.6 (斜面) | インチ |
| アクティブエリア | 344.16 ((H) ×193.59 ((V) | mm |
| ピクセル形式 |
(ピクセル=R+G+B点) 1920 ((H) ×1080 ((V) |
ピクセル |
| ピクセルピッチ | 0.17925 (H) × 0.17925 (V) | mm |
| ピクセル設定 | R,G,B垂直ストライプ | |
| 表示モード | 通常は黒 | |
| ディスプレイ スキーム | IPS | |
| 電力消費量 | TBD | W |
| フロントポラライザーの表面処理 | 反光コーティング: (3H) |
輪郭の寸法 TFT LCMのみ
| パラメータ | ミニ | タイプ | マックス | ユニット | |
|
ユニットの輪郭の寸法 |
幅 | 359.7 | 360 | 360.3 | mm |
| 高さ | 212.0 | 212.3 | 212.6 | mm | |
| 深さ | 5.95 | 6.25 | 6.55 | mm | |
| 総重量 | - | - | - | g | |
容量タッチスクリーンの外観の寸法
| パラメータ | ミニ | タイプ | マックス | ユニット | |
|
ユニットの輪郭の寸法 |
幅 | 382.4 | mm | ||
| 高さ | 231.3 | mm | |||
| 深さ | 9.1 | mm | |||
| 総重量 | - | - | - | g | |
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | NC | - | CDに予約 |
| 2 | H_GND | P | 高速弾 |
| 3 | レーン1_N | 私は | 補完信号リンクレーン1 |
| 4 | レーン1_P | 私は | 真の信号リンクレーン1 |
| 5 | H_GND | P | 高速弾 |
| 6 | レーン0N | 私は | 補完信号リンクレーン 0 |
| 7 | レーン0P | 私は | 真の信号リンクレーン 0 |
| 8 | H_GND | P | 高速弾 |
| 9 | AUX_CH_P | 私は | 真の信号補助チャンネル |
| 10 | AUX_CH_N | 私は | 補完信号補助チャネル |
| 11 | H_GND | P | 高速弾 |
| 12 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 13 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 14 | NC | 私は | LCD 製造者向けに指定 |
| 15 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 16 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 17 | HPD | オー | HPD信号ピン |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED4 | P | NC |
| 22 | BL ENABLE 可能な | 私は | NC |
| 23 | BL PWM DIM | 私は | NC |
| 24 | NC | - | LCD 製造者向けに指定 |
| 25 | NC | - | LCD 製造者向けに指定 |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | LCD 製造者向けに指定 |
バックライトの仕様
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 供給電圧 | Vf | 28 | 30 | 33 | V |
| 供給電流 | もし | - | 270 | 360 | mA |
| 寿命 | - | 40000 | 50000 | - | HR |
光学特性
| パラメット | 条件 | ミン | タイプする | マックス | ユニット | |
|
視角 (CR>10) |
横軸 | θL | - | 85 | - |
程度 |
| θ R | - | 85 | - | |||
| 垂直 | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| コントラスト比 | 中心部 | 600 | 800 | - | - | |
| 応答時間 | トル+Td | - | 25 | 35 | ms | |
|
CF 色色性 (CIE1931) |
赤いx |
タイプ-003 |
0.642 |
タイプ: +003 |
- | |
| 赤いy | 0.3078 | - | ||||
| 緑色 | 0.283 | - | ||||
| 緑色 | 0.594 | - | ||||
| 青いx | 0.142 | - | ||||
| 青い y | 0.149 | - | ||||
| 白いx | 0.303 | - | ||||
| ホワイト | 0.329 | - | ||||
| NTSC比 | % | (45) | - | |||
| 中心 白色の輝き | 年間 | 900 | 1000 | cd/m2 | ||
| 白い均一性 13pt | δW | 75 | 80 | |||

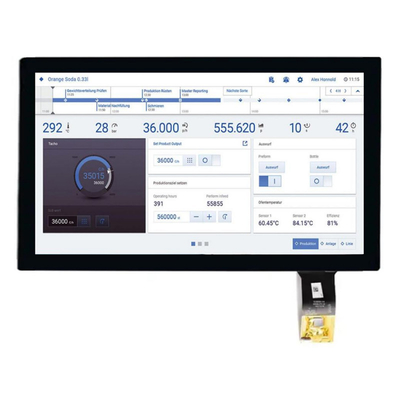

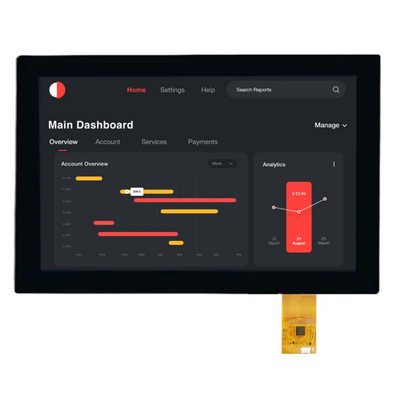

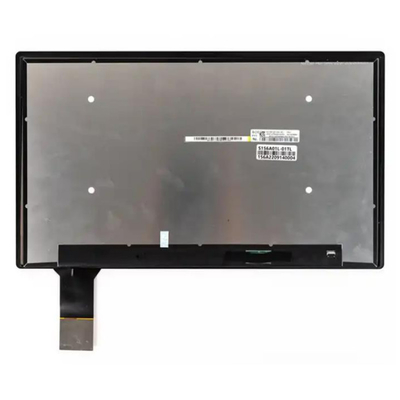

製品画像
