商品の詳細:
|
| キーワード: | 21.5インチ PCAP TFT ディスプレイ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDサイズ: | 495.6 x 292.2 x 10.57mm (w/o タッチ) | タッチ付きのLCD: | 526 x 324 x 15.16mm (タッチ付き) |
| アクティブ エリア: | 476.064 ((H) x 267.786 ((V) mm | LCDインターフェース: | LVDS |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 表面の光: | 1000 cd/m2 | 作業温度: | -10°C から +60°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | FHD解像度 高明るさ TFT,1000nits TFT LCD ディスプレイ,21.5インチTFTLCDディスプレイ |
||
高明るさ 21.5 インチ IPS TFT LCD ディスプレイ - LVDS & USBタッチスクリーン付きFHD解像度
視聴体験を向上させてください高明るさ 21.5 インチ IPS TFT LCD ディスプレイ驚くべき明るさで 素晴らしい光景を 提供します1000 ニットこのディスプレイは 明快で鮮やかな画像を保証し,室内と屋外の両方で最適です.
主要な特徴:
FHD 解像度:1920×1080ピクセルのフルHD解像度で 鮮明な画像を楽しめます このディスプレイは 卓越した詳細と鋭さを提供しますインタラクティブなアプリケーション.
IPS技術:In-Plane Switching (IPS) テクノロジーにより,優れた色精度とより広い視角を期待できます. チームと協働するか,誰もが一貫して鮮明な視聴体験を楽しむでしょう.
LVDSインターフェース:LVDS (Low-Voltage Differential Signaling) インターフェイスは高速なデータ送信を保証し,高速なリフレッシュレートとよりスムーズなビジュアルのために点滅を減らすことができます.
USBタッチスクリーン:インタラクティブなキオスクや 販売点システムや コントロールパネルに最適です インタラクティブなキオスクや 販売点システムや コントロールパネルに最適です応答的で直感的なタッチ技術により,シームレスなユーザー体験が保証されます.
汎用的な用途:このディスプレイは,小売ディスプレイ,教育環境,医療機器,産業制御を含む様々な環境に適しています.堅牢 な 設計 に よっ て 耐久 性 と 長寿 を 保つ.
簡単にインストール:簡単に設置できるように設計された ディスプレイには 設置オプションが用意されています
高明るさ 21.5 インチ IPS TFT LCD ディスプレイでプロジェクトを向上させ 卓越したパフォーマンスと透明性を体験してくださいこのディスプレイは,先端技術とユーザーフレンドリーな機能を組み合わせています.今すぐ注文して 視聴体験を変えてください
特徴
| ポイント | ユニット | 仕様 |
| スクリーン対角 | mm | 546.86 (((21.5) |
| アクティブエリア | mm | 476.064 ((H) × 267.786 ((V) |
| ピクセル H x V | - | 1920 ((x3) x 1080 |
| ピクセルピッチ | ええと | 247.95 (一つの三位一体) x24795 |
| ピクセル配置 | - | RGB垂直ストライプ |
| 表示モード | - | VAモード 通常は黒 |
| 応答時間 | Msec | 14ms (通常,オン/オフ) |
| 体重 | グラム | TBD |
| 電気インターフェース | - | 2チャネルLVDS,8ビットRGBデータ入力 |
| サポート色 | - | 16.7M色 |
| 表面処理 | - | 防光 3H |
|
温度範囲 動作 貯蔵 (運送) |
°C |
-10から+60 -20から+60 |
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 |
| 1 | RxO0- | 負のLVDS差分データ入力 (奇数データ) |
| 2 | RxO0+ | 陽性LVDS差分データ入力 (奇数データ) |
| 3 | RxO1- | 負のLVDS差分データ入力 (奇数データ) |
| 4 | RxO1+ | 陽性LVDS差分データ入力 (奇数データ) |
| 5 | RxO2- | 負のLVDS差分データ入力 (奇数データ) |
| 6 | RxO2+ | 陽性LVDS差分データ入力 (奇数データ) |
| 7 | GND | 地面 |
| 8 | RxOCLK- | 負のLVDS差点クロック入力 (奇数クロック) |
| 9 | RxOCLK+ | 陽性LVDS差点クロック入力 (オードクロック) |
| 10 | RxO3- | 負のLVDS差分データ入力 (奇数データ) |
| 11 | RxO3+ | 陽性LVDS差分データ入力 (奇数データ) |
| 12 | RxE0- | 負のLVDS微分データ入力 (偶数データ) |
| 13 | RxE0+ | 陽性LVDS差分データ入力 (偶数データ) |
| 14 | GND | 地面 |
| 15 | RxE1- | 負のLVDS微分データ入力 (偶数データ) |
| 16 | RxE1+ | 陽性LVDS差分データ入力 (偶数データ) |
| 17 | GND | 地面 |
| 18 | RxE2- | 負のLVDS微分データ入力 (偶数データ) |
| 19 | RxE2+ | 陽性LVDS差分データ入力 (偶数データ) |
| 20 | RxECLK- について | 負のLVDS差分クロック入力 (偶数クロック) |
| 21 | RxECLK+ | 負のLVDS差分クロック入力 (偶数クロック) |
| 22 | RxE3- | 負のLVDS微分データ入力 (偶数データ) |
| 23 | RxE3+ | 陽性LVDS差分データ入力 (偶数データ) |
| 24 | GND | 地面 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 繋がりがない |
| 28 | VDD | 電源入力電圧 |
| 29 | VDD | 電源入力電圧 |
| 30 | VDD | 電源入力電圧 |
PCAB USB ピンの定義
1 VBUS / VDD
2DN / D-
3 DP / D+
4 GND
バックライトの仕様
| パラメータ | シンボル | 価値 | ユニット | ||
| ミーン | タイプする | マックス | |||
| ライトバー入力電圧 | VLED | 48 | 52 | 56 | V |
| ライトバー入力 電流 | ILED | - | 480 | - | mA |
| 電力消費量 | PLED | 23.04 | 24.96 | 26.88 | W |
| LEDの寿命 | LBL | 40000 | 50000 | - | 時間 |
電気特性
| パラメータ | シンボル | ミニ | タイプマックス | ユニット | |
| 電源電圧 | VDD | 4.5 | 5.0 | 5.5 | V |
| 電源電流 | IVDD | 500 | 1200 | mA | |
| 熱帯電流 | IRUSH | 2.0 | 3.0 | A について | |
| 許容される入力リップル電圧 | VRF | 300 | mV | ||
| 高レベル差入スロングレスト電圧 | HIV | +100 | mV | ||
| 低レベル差入電圧 | VIL | -100 | mV | ||
| 入力電圧の差 | VID | 200 | 600 | mV | |
| 入力電圧 (BL) | VBL_I | -0だった3 | VDD+03 | mV | |
| 入力コンモンモードの差電圧 | VCM | 1.0 | 1.2 | 1.5 | |
| 電力消費量 | 血統疾患 | 2.5 | 6 | W | |
| パラメータ | 条件 | ミン | タイプする | マックス | ユニット |
| コントラスト比 | 中心部 | 700 | 1000 | - | - |
| 応答時間 | トル+Td | - | 14 | 20 | ms |
|
CF 色色性 (CIE1931) |
赤いx |
タイプ-003 |
0 |
タイプ: +003 |
0 |
| 白いx | 0.323 | - | |||
| ホワイト | 0.379 | - | |||
| 中心 白色の輝き | 年間 | 800 | 1000 | cd/m2 | |
| クロストーク | Ct | 2.0 | % |

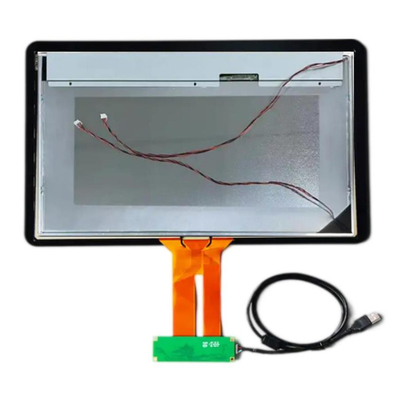

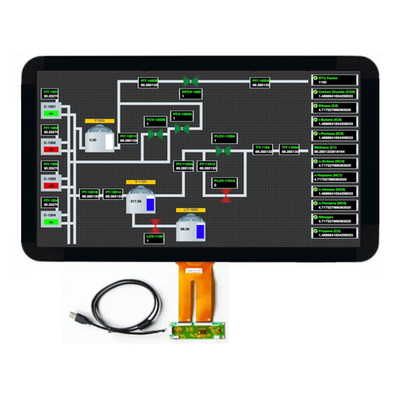

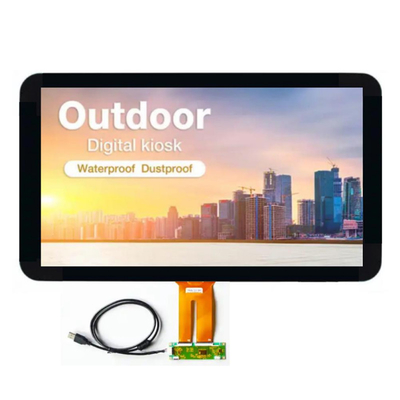

製品画像
