商品の詳細:
|
| キーワード: | TFT液晶ディスプレイ 12.1 インチ | 決議: | 1024*768 ピクセル |
|---|---|---|---|
| アクティブ エリア: | 245.76*184.32mm | LCDインターフェース: | LVDS |
| タッチスクリーン: | 触れない (PCAPオプション) | 表面の光: | 1000 cd/m2 |
| 作業温度: | -20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| ディスプレイタイプ: | IPS全視角 | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 12.1インチTFT LCDの表示,1024*768 TFT LCD ディスプレイ,1000nits 高明るさLCDディスプレイ |
||
高明るさ 1000nits 12.1 インチ IPS TFT LCD ディスプレイ
視覚的体験を向上させてください12. 1 インチ 高明るさ IPS TFT LCD ディスプレイこのディスプレイは,明晰さと性能の両方に設計されています.1000ニット鮮やかな環境でも鮮やかな画像を保証します.1024×768 ピクセル産業制御や医療機器や屋外シグナルなど 様々な用途に最適です
主要な特徴:
仕様:
高明るさで装備をアップグレード12.1インチ IPS TFT LCD ディスプレイ優れた可視性とパフォーマンスの理想的な選択です 進歩した診断ツールを開発しているか 製品ディスプレイを向上させたいかこのLCD画面は信頼性と品質のニーズを満たす.
今すぐ注文する!鮮やかな色彩で プロジェクトを活かしてください!
特徴
| ポイント | 内容 | ユニット |
| LCDタイプ | TFT / トランスミシブ / 通常黒 | |
| サイズ | 12.1 | インチ |
| 視角 | 85/85/85/85 | |
| 表示モード | 名義的には黒 | |
| LCD (W × H) | 260.48 × 204 × 72 | mm |
| アクティブエリア (W × H) | 245.76×18432 | mm |
| ドットピッチ (W × H) | 00.08 × 008 | mm |
| 点数 (ピクセル) | 1024 (RGB) × 768 | |
| ホワイトポイント (x,y) (Cライトの下) | X: 0 だった305, y: 0.347 (タイプ.) | |
| 応答時間 | ≤35 | ms |
| LCDの明るさ | 1000 (典型的な) | cd/m2 |
| コントラスト比 | 10001 (タイプ) | |
| インターフェースタイプ | LVDS | |
| 色深さ | 256K / 16.7M | |
| ピクセル配置 | RGBストライプ | |
| 表面処理 | AG | |
| 動作温度 | -20~70 | °C |
| 貯蔵温度 | -30~80 | °C |
外部 寸法
絶対最大格付け
| パラメーター | シンボル | ミニ | マックス | ユニット |
| 電源の電圧 | VDD | -0だった3 | 3.8 | V |
| LED_VCCS | -0だった3 | 25 | V | |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 貯蔵温度 | TST | -30歳 | 80 | °C |
バックライトの仕様
| ポイント | シンボル | 価値 | ユニット | 警告 | ||
| ミーン | タイプ | マックス | ||||
| 出力 | LED+ | 23 | 24 | 25 | V | LED+=24V @8S4P |
| 35 | 36 | 37 | V | LED+ =36V @11S4P | ||
| 出力電流 | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
合計180mA (タイプ) (45mA x) 4チャンネル) |
オプティカル特性
| ポイント | SYM | 条件 | ミニ | タイプ | マックス | ユニット | |
|
視角範囲 |
θ |
↓ = 90° | 85 | 89 | - | デグ | |
| ↓ = 270° | 85 | 89 | - | デグ | |||
| ↓ = 0° | 85 | 89 | - | デグ | |||
| ↓ = 180° | 85 | 89 | - | デグ | |||
|
色 染色性 (CIE1931) |
ホワイト |
x |
X=0,Y=0 R=G=B=255 グレースケール |
-0だった02 |
0.305 |
+0だった02 |
- |
| y | 0.347 | ||||||
| 中心伝播 | T% | 5.06 | 5.62 | - | % | ||
| 応答時間 | トル+Tf | - | 25 | 35 | ms | ||
| コントラスト比 | C.C. | 700 | 1000 | - | - | ||
| 応答時間 | トル+Tf | x=0, Y=0 | - | 25 | 35 | ms | |
インターフェース・ピン定義
| 違う | シンボル | 記述 |
| 1 | RX3+ | 微分データ入力,CH3 (正) |
| 2 | RX3- | 差分データ入力,CH3 (マイナス) |
|
3 |
BIST |
正常動作/BIST パターン選択 BIST=0: 通常動作 BIST=1: BISTモード |
|
4 |
SEL68 |
LVDS 6/8ビット選択機能制御,SEL68=1: LVDS入力データは6ビット SEL68=0: LVDS入力データは8ビット |
| 5 | GND | 地面 |
| 6 | RXC+ | 差分時計入力 (正) |
| 7 | RXCは | 差点クロック入力 (マイナス) |
| 8 | GND | 地面 |
| 9 | RX2+ | 微分データ入力,CH2 (正) |
| 10 | RX2- | 差分データ入力,CH2 (マイナス) |
| 11 | GND | 地面 |
| 12 | RX1+ | 差分データ入力 CH1 (正) |
| 13 | RX1- | 差分データ入力 CH1 (マイナス) |
| 14 | GND | 地面 |
| 15 | RX0+ | 差分データ入力,CH0 (正) |
| 16 | RX0- | 異なるデータ入力,CH0 (マイナス) |
|
17 |
reLR |
左または右のディスプレイ制御 LR=1:左-->右 LR=0:右-->左 |
|
18 |
reUD |
上下表示制御 LR=1: 上-->下 LR=0: 下へ--> 上へ |
| 19 | VDD | 電源 3.3V |
| 20 | VDD | 電源 3.3V |

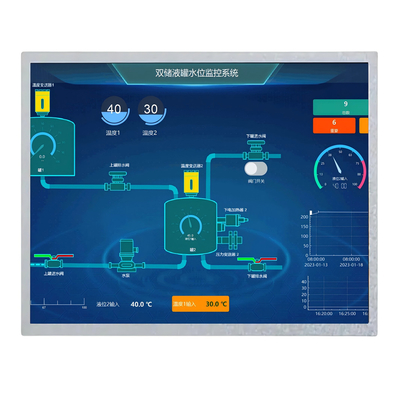

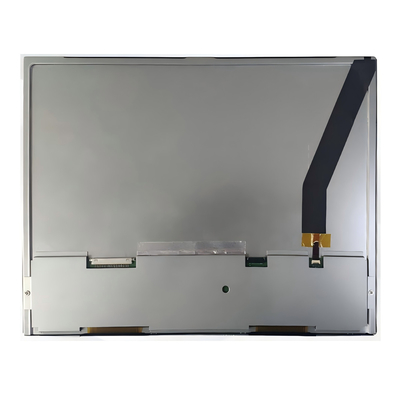

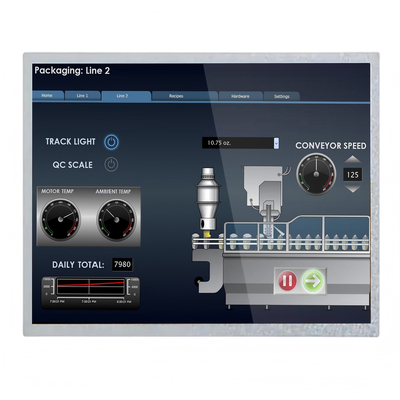

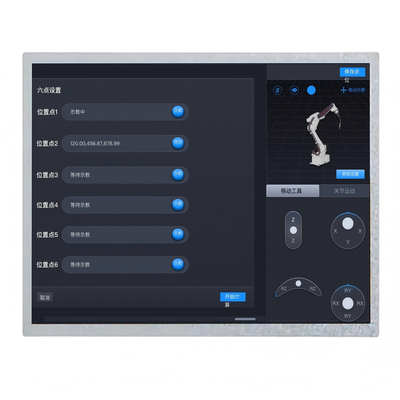

製品画像
