商品の詳細:
|
| キーワード: | 6.86インチバー TFT | 決議: | 1280x480 |
|---|---|---|---|
| インターフェース: | MIPI | ドライバーIC: | FL7707 |
| 表面の光: | 800 cd/m2 | タッチスクリーン: | 容量性タッチスクリーン |
| 見る方向: | IPS,あらゆる角度から見る | LEDの寿命: | 40千時間 |
| 証明: | ISO9001:2015 / ISO14000:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1280*480点 TFT LCD ディスプレイ,800nits 高明るさLCDディスプレイ,6.86インチ TFT LCD ディスプレイ |
||
データシート ダウンロード
FL7707N_DS_V0.2_20230324_顧客.pdf
この商品についてSFTO686XC-7108BCT
この6.86インチ IPS TFT LCD ディスプレイは1280x480の高解像度で,鮮明で繊細な画像を表示します.800 ニット の 高い 明るさ は,さまざまな 照明 条件 で 優れた 視力 を 確保 し ます画面はMIPIインターフェイスを採用し,高速データ転送をサポートし,容量感触画面 (CTP) を搭載しています.敏感なタッチ応答とマルチタッチ機能.
主要な特徴:
技術仕様:
応用シナリオ:
カスタマイズされたサービス:
この高明るさ800ニット 6.86インチ IPS TFT LCDディスプレイ優れたディスプレイ性能と柔軟なインターフェースオプションにより,さまざまなアプリケーションに理想的な選択です.
特徴
| ポイント | 内容 | ユニット |
| LCDタイプ | TFT | - |
| 色を表示する | 16M | |
| 見る方向 | すべて | 時計 |
| 動作温度 | -20~+70 | °C |
| 保存温度 | -30~+80 | °C |
| モジュールサイズ | 66.6*181.0*69 | mm |
| アクティブ エリア (W×H) | 60.19*16051 | mm |
| ポイント数 | 1280×RGB×480 | ドット |
| 電源の電圧 | 3.3 | V |
| バックライト | 12LED (白色) | pcs |
| 光度 (LCM) | 800 | cd/m2 |
| データ転送 | MIPI | - |
| LCMコネクタタイプ |
AFC30-S40FCC-00 |
0.5PITCH 40ピン |
| ドライバーIC | FL7707 | |
| CTPIC | GT911 |
機械図
ピン説明
| ピンナンバー | シンボル | 機能 |
| 1 | GND | 地面 |
| 2 | D0P | MIPI データ・レーン0入力 (正) |
| 3 | D0N | MIPI データ・レーン0入力 (マイナス) |
| 4 | GND | 地面 |
| 5 | D1P | MIPI データレーン1入力 (正) |
| 6 | D1N | MIPI データ・レーン1入力 (負) |
| 7 | GND | 地面 |
| 8 | CLKPについて | MIPI CLK入力 (正) |
| 9 | CLKN | MIPI CLK入力 (マイナス) |
| 10 | GND | 地面 |
| 11 | D2P | MIPI データ レーン2 入力 (正) |
| 12 | D2N | MIPI データ・レーン2入力 (マイナス) |
| 13 | GND | 地面 |
| 14 | D3P | MIPI データ・レーン3入力 (正) |
| 15 | D3N | MIPI データレーン3入力 (マイナス) |
| 16-17 年 | GND | 地面 |
| 18~19歳 | VCC-1V8 | IO 電源 (1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | グローバルリセットピン. リセット状態に入るためにアクティブロー. 安定性のためにRCリセット回路に接続することを提案します. 通常は高く引っ張ります. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | 地面 |
| 28〜29 | K | バックライト LED 地面 |
| 30 | GND | 地面 |
| 31 | VGL/NC | NC |
| 32〜33 | GND | 地面 |
| 34 | VGH/NC | NC |
| 35~36 | A について | バックライト LED 電力 |
| 38〜39 | VDD-3V3 | 電源 (3.3~3.6V) |
| 40 | VCOM/NC | NC |
絶対最大格付け
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 電源 | VDD | Ta=25°C | - | 3.3 | - | V |
| 電源電圧のゲート | VGH | - | 15 | - | V | |
| 切断する電源の電圧 | VGL | - | -11 | - | V |
電気特性 (Vss=0V,Ta=25°C)
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 電源 | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| 電源 | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| 入力電圧 | ほら | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| │ │ | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
LEDバックライトの仕様 ((VSS=0V,Ta=25°C)
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 供給電圧 | - | - | - | 9.6 | - | V | |
| 供給電流 | もし | - | - | 240 | - | mA | |
| 前向きの電流 | 普通 | ipn | 3チップシリーズ × 4 | - | - | mA | |
| 暗くする | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | 時間 | |

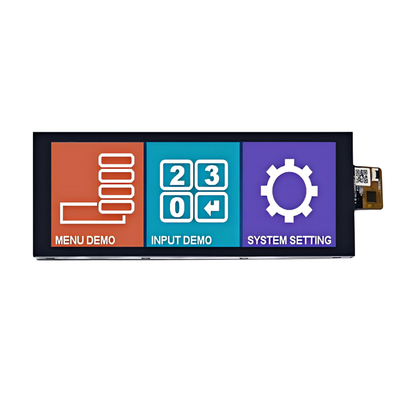

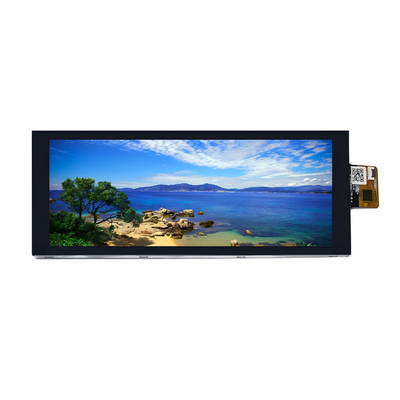

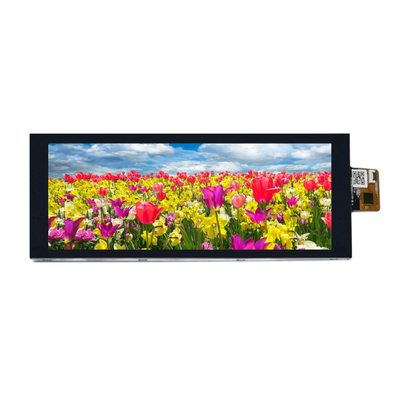

製品画像
