商品の詳細:
|
| 製品: | 7インチ TFT LCD ディスプレイ | 決議: | 1024 × RGB × 600 |
|---|---|---|---|
| インターフェース: | RGB | タッチスクリーンインターフェース: | I2C |
| 表面の光: | 1000 cd/m2 ((ニット) | 作業温度: | -30°Cから+75°C |
| 貯蔵温度: | -30°Cから+80°C | ピン番号: | 50ピン |
| 見る方向: | IPS,全視角 | アクティブ エリア: | 154.21 ((H) x85.92 ((V) (ミリ) |
| タッチスクリーン: | CTP オプション | 表面処理: | ハードコーティング ((3H) |
| 表示する色: | 16.7 M | 接続: | ZIF |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 7インチ 高明るさ TFT,1024*600 TFT LCD ディスプレイ,1000nits TFT LCD ディスプレイ |
||
このアイテムについて SFTO700XC-7026ACT2, 高明るさ 1000 ニット 7 インチ IPS TFT LCD ディスプレイ
高明るさ1000ニット 7インチ IPS TFT LCDディスプレイで プロジェクトをアップグレードしますこのディスプレイは,鮮明な色で鮮明な画像を提供するように設計されています.工業機械,携帯機器,屋外ディスプレイなど 様々な用途に最適です
主要な特徴:
なぜ私たちの7インチ IPS TFT LCDディスプレイを選んだのか?
このディスプレイは耐久性や性能に 設計されています 要求の高い環境でも 長期使用を保証します優れた明るさと質が,私たちのディスプレイを理想的な選択にします.
仕様:
7インチ IPS TFT LCDディスプレイで 製品の機能と美学を向上させてください今すぐ注文して 次のプロジェクトで 卓越した視覚的パフォーマンスを 実現するための 最初のステップを踏み出してください!
製品仕様
| 特徴 | 仕様 |
| LCDタイプ | 7.0インチ |
| 決議 (H*V) | 1024 (RGB) ×600 |
| 技術の種類 | a-Si TFT |
| ピクセル構成 | RGB垂直ストライプ |
| 表示モード | 通常は黒 |
| 表面処理 | 輝き |
| 見る方向 | すべて |
| グレースケール逆転方向 | 違う |
| 図面 寸法 (W x H x T) (mm) | 218.42*146.9*955 |
| アクティブ エリア (mm) | 154.21*8592 |
| 触覚画面と/触覚画面なし | CTPと |
| マッチコネクタタイプ | 50PIN 0.5PITCH |
| バックライトタイプ | LED |
| インターフェース | RGB |
| 色数 | 16.7M |
| ドライバーIC | HX8282A11 HX8696A01 |
| CTPIC | GT911 |
| CTPの構造 | G+G |
| CTPインターフェース | I2C |
LCD 外部寸法
CTP 外部次元
インターフェース・ピン定義
| 違う | PIN名 | 記述 |
| 1 | LED-A1 | LEDバックライトの電源電圧 |
| 2 | LED-A2 | LEDバックライトの電源電圧 |
| 3 | LED-K1 | LED バックライト カソドの電源電圧 |
| 4 | LED-K1 | LED バックライト カソドの電源電圧 |
| 5 | GND | パワーグラウンド |
| 6 | VCOM | VCOM電圧 |
| 7 | DVDD | デジタル回路の電源 |
| 8 | モード | DEまたはHVモード制御.H:DEモード.L:HSD/VSD |
| 9 | DE | データ有効化 |
| 10 | VS | Vsync信号入力 |
| 11 | HS | Hsync信号入力 |
| 12 | B7 | BLUE データ信号 (MSB) |
| 13 | B6 | 青いデータ信号 |
| 14 | B5 | 青いデータ信号 |
| 15 | B4 | 青いデータ信号 |
| 16 | B3 | 青いデータ信号 |
| 17 | B2 | 青いデータ信号 |
| 18 | B1 | 青いデータ信号 |
| 19 | B0 | BLUE データ信号 (LSB) |
| 20 | G7 | GREEN データ信号 (MSB) |
| 21 | G6 | グリーンデータ信号 |
| 22 | G5 | グリーンデータ信号 |
| 23 | G4 | グリーンデータ信号 |
| 24 | G3 | グリーンデータ信号 |
| 25 | G2 | グリーンデータ信号 |
| 26 | G1 | グリーンデータ信号 |
| 27 | G0 | GREEN データ信号 (LSB) |
| 28 | R7 | RED データ信号 (MSB) |
| 29 | R6 | RED データ信号 |
| 30 | R5 | RED データ信号 |
| 31 | R4 | RED データ信号 |
| 32 | R3 | RED データ信号 |
| 33 | R2 | RED データ信号 |
| 34 | R1 | RED データ信号 |
| 35 | R0 | RED データ信号 (LSB) |
| 36 | GND | パワーグラウンド |
| 37 | DCLK | ドットクロック |
| 38 | GND | パワーグラウンド |
| 39 | L/R | 左か右のスキャン方向を選択します. |
| 40 | U/D | スキャン方向を上下に選択します. |
| 41 | VGH | ゲートオン電圧 |
| 42 | VGL | ゲートOFF電圧 |
| 43 | AVDD | アナログ回路の電圧 |
| 44 | リセット | グローバルリセットピン |
| 45 | NC | 繋がりがない |
| 46 | VCOM | VCOM電圧 |
|
47 |
DITHB |
ディザー機能.H:6ビット解像度 (入力データの最後の2ビット) L:8bit解像度 (デフォルト設定) |
| 48 | GND | パワーグラウンド |
| 49 | NC | 繋がりがない |
| 50 | NC | 繋がりがない |
電気特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 状態 |
|
電源電圧 |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | -7 | -6 | - 5つ5 | V | ||
| 入力信号の電圧 | VCOM | 3.1 | 3.3 | 3.5 | V | |
| 入力論理 高電圧 | HIV | 0.7DVD D | - | DVDD | V | |
| 入力論理 低電圧 | VIL | 0 | 0.3DVDD | V | ||
|
ドライバーの電流 |
IGH | - | 0.2 | 1 | mA | VGH= 16.0V |
| IGL | - | 0.2 | 1 | mA | VGL=7.0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3.3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10.4V |
バックライトの仕様
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電流 | IF について | - そうだ | 320 | - | mA |
| 前向きの電圧 | VF | 16.8 | 19.2 | 21 | V |
| 寿命 | 40000 | 50000 | H |
オプティカル特性
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
視点 |
θT |
CR≥10 |
- | 80 | - |
資格 |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| コントラスト比 | CR | θ=0° | 700 | 800 |
- |
- |
| 応答時間 | トン | 25°C |
- |
30 | 40 |
ms |
| トーフ | ||||||
| 統一性 | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| 照明度 | L について |
- |
1000 |
- |
cd/m2 |

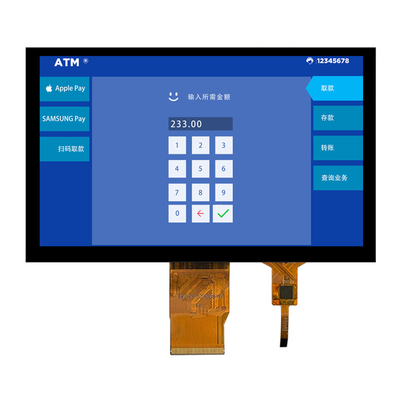

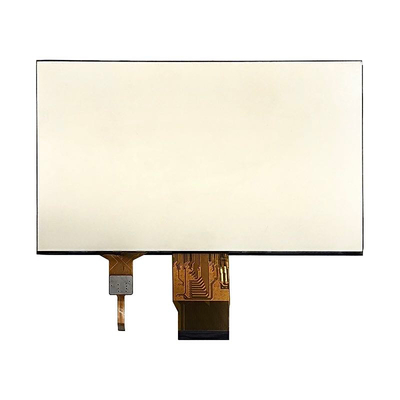

製品画像
