商品の詳細:
|
| 製品: | 7.6インチスクエアLCDディスプレイ | 決議: | 800*800点 |
|---|---|---|---|
| インターフェース: | MIPI | 表面の光: | 1000 cd/m2 ((ニット) |
| 見る方向: | IPS,全視角 | LCDのコントローラー: | ILI9881C |
| 動作温度: | -20°C ～ +70°C | 貯蔵温度: | -25°C ～ +75°C |
| 亮度: | 1000匹のnit | 接続: | ZIF FPC |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 800x800点のTFT液晶ディスプレイ,7.6インチ TFT LCD ディスプレイ,1000 ニット 高明るさ LCD パネル |
||
この項目について: SFTO760GX-7109AN
最先端の技術を発見する高明るさ 7.6 インチ IPS Square TFT LCD ディスプレイこのディスプレイは高解像度で800×800点様々なアプリケーションで鮮明で鮮明なビジュアルを保証します.
この高性能 TFT LCD ディスプレイは,以下を含む幅広いアプリケーションに最適です.
高亮度7.6インチ IPS Square TFT LCDディスプレイは 様々な産業の要求に応えるように設計されています信頼性と性能を保証する.
プロジェクトを向上させる高明るさ 1000 ニット 7.6 インチ IPS Square TFT LCD ディスプレイ今日も 卓越した視覚的品質を体験できます
製品仕様
| ポイント | 仕様 | ユニット |
| LCDサイズ | 7.6 | インチ |
| 表示モード | 通常は黒 | - そうだ |
| 決議 | 800 (RGB) × 800 | ピクセル |
| ピクセルピッチ | 36.5 (H) × 109.5 (V) | μm |
| ピクセル配置 | RGB垂直ストライプ | |
| 見る方向 | 自由に |
- |
| モジュールの輪郭の寸法 | 142.56 (H) *148.24 (V) *5.1 (D) | mm |
| LCD AA | 135.36 (H) * 135.36 (V) | mm |
| 色 | 16.7M |
- |
| インターフェース | MIPI |
- |
| 動作温度 | -20°C~+70°C |
- |
| 貯蔵温度 | -30°C~+80°C |
- |
輪郭図
最大絶対格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 電源の電圧 | VCI~GND | -0だった3 | +6だ5 | V |
| 電源電圧 2 | IOVCC~GND | -0だった3 | +3だ3 | V |
| ロジック入力電圧範囲 | ViN | -0だった3 | IOVCC+03 | V |
| ロジック出力電圧範囲 | ボー | -0だった3 | IOVCC+03 | V |
| 動作温度 | トップ | -20歳 | +70 | °C |
| 保存温度 | Tstg | -25歳 | +75 | °C |
DC 特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| アナログ回路の電源電圧 | VCl | 2.5 | 3.3 | 3.6 | V |
| 論理回路の電源電圧 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 入力電圧"H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
| 入力電圧 "L'leve" | VL | GND | 0.3*IOVCC | V | |
| 出力電圧"H"レベル | ほら | 0.8*IOVCCl | IOVCC | V | |
| 出力電圧 "L'leve" | フルランス | GND | 0.2*IOVCC | V |
インターフェース・ピン定義
| ピン 違う 違う | シンボル | 記述 |
| 1 | LEDA | LEDバックライトアノード |
| 2 | LEDK | LEDバックライトカソード |
| 3 | LEDK | LEDバックライトカソード |
| 4 | VCl | アナログ電源の電源 |
| 5 | IOVCC | 論理電源とI/O回路の電源 |
| 6 | リセット | リセット信号が弱くなって |
| 7 | TE | 破裂効果出力 |
| 8 | PWM | LCDドライバー制御用のPWM周波数出力 |
| 9 | GND | パワーグラウンド |
| 10 | MIPI_DP0 | MIPI-DSI データ・レーン 0 ポジティブ・インポート・ピン |
| 11 | MIPI_DNO | MIPI-DSIデータレーン 0 負の入力ピン |
| 12 | GND | パワーグラウンド |
| 13 | MIPI_DP1 | MIPI-DSI データ・レーン 1 ポジティブ・インプット・ピン |
| 14 | MIPI_DN1 | MIPI-DSI データ・レーン 1 ネガティブな入力ピン |
| 15 | GND | パワーグラウンド |
| 16 | MIPI_CLKP | MIPl-DSI データ・レーンは 2つの入力・ピンで |
| 17 | MIPI_CLKN | MIPI-DSI データレーン負の入力ピン |
| 18 | GND | パワーグラウンド |
| 19 | MIPI_DP2 | MIPI-DSI データレーン 2 ポジティブ入力ピン |
| 20 | MIPI_DN2 | MIPI-DSIデータレーン2 負の入力ピン |
| 21 | GND | パワー・グランク |
| 22 | MIPI_DP3 | MIPI-DSI データレーン 3 ポジティブ入力ピン |
| 23 | MIPI_DN3 | MIPI-DSI データレーン3 負の入力ピン |
| 24 | GND | パワーグラウンド |
| 25 | TP_INT | CTP (NC) の INT ピン |
| 26 | TP SDA | CTPのSDAピン (NC) |
| 27 | TP_SCL | CTPのSCLピン (NC) |
| 28 | TP_RESET | TP (NC) のリセットピン |
| 29 | TP_VCl | CTP (NC) の VCl ピン |
| 30 | TP_IOVCC | IOVCCpin CTP (NC) について |
オプティカル特性
| ポイント | シンボル | 条件 N | ミニ | タイプ | マックス | ユニット | |
|
伝播性 (偏振器なし) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| コントラスト比 | C.C. | 1000 | 1200 | ||||
| 応答時間 | トン+トフ | 30 | 35 | MS | |||
| 表面照明度 | LV | 850 | 1000 | cd/m2 | |||
| 色域 | θ=0° | 65 | 70 | % | |||
|
視角範囲 |
あるいは V er |
オックス+ |
中央 CR>10 |
85 | デグ | ||
| オックス... | 85 | デグ | |||||
| Oy+ | 85 | デグ | |||||
| オイ | 85 | デグ | |||||

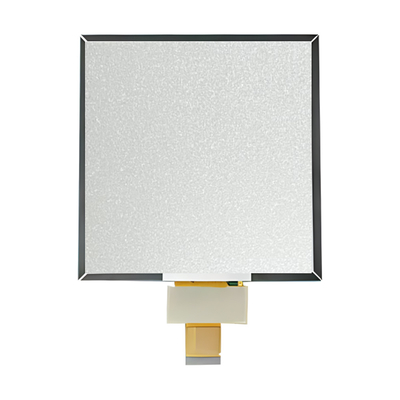

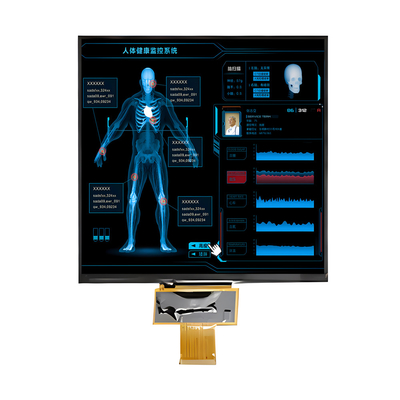

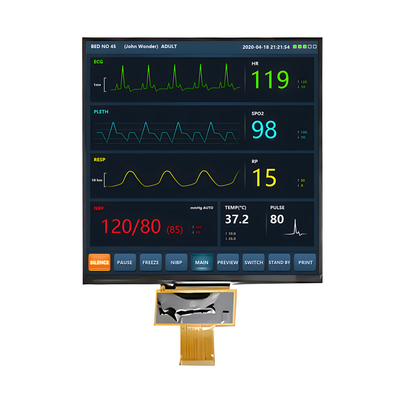

製品画像
