商品の詳細:
|
| 製品: | 10.4インチTFT LCDの表示 | 決議: | 1024*600点 |
|---|---|---|---|
| インターフェース: | LVDS | 表面の光: | 800 cd/m2 (ニット) |
| 見る方向: | IPS,全視角 | 動作温度: | -20°C ～ +70°C |
| 貯蔵温度: | -30°Cへの+80°C | 接続: | ZIF FPC |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | LVDS インターフェース 高明るさ TFT,800 ニット TFT LCD ディスプレイ,10.4インチTFT LCDの表示 |
||
この項目について: SFTO1040YX-7241AN
素晴らしい視覚的体験を高明るさ 10.4 インチ IPS TFT LCD ディスプレイ印象的な明るさで, 異なるアプリケーションで例外的な性能を提供するように設計されています.800 ニットこのLCDディスプレイは 明快で鮮やかな画像を保証し,室内外環境の両方に適しています.
照明:ライトランキング:800 ニット画像品質を損なうことなく優れた可視性を提供します.
高品質のIPS技術:機内スイッチング (IPS) 技術は,広い視角と正確な色を再現を提供し,あらゆる角度から一貫した鮮明な視覚体験を提供します.
決議:このディスプレイは1024×768 ピクセル鋭く詳細な画像を可能にします 産業用機器や医療機器 インタラクティブなキオスクなどに最適です
LVDSインターフェース:装置を装着し低電圧差信号 (LVDS) インターフェースこのディスプレイは,迅速かつ効率的なデータ転送を保証し,様々なデバイスやシステムに簡単に統合できます.
について10.4インチ IPS TFT LCD ディスプレイ様々な用途に最適です.
高明るさ,優れた色精度,そして汎用的な接続オプションを組み合わせ,高明るさ 10.4 インチ IPS TFT LCD ディスプレイ信頼性のある高品質のディスプレイを 探している専門家にとって最適です 産業用,医療用,消費者向けに デザインしているかどうかにかかわらずこのディスプレイは,あなたが必要とするパフォーマンスを提供します..
高明るさ10.4インチ IPS TFT LCDディスプレイでディスプレイソリューションをアップグレードし,すべてのビジュアルアプリケーションでより高い可視性と透明性を享受してください!
製品仕様
| ポイント | 仕様 |
| パネルのサイズ | 10.4 |
| ピクセル数 | 1024×RGB (3) × 768 |
| アクティブ エリア | 211.2 ((H) x 158.48 ((V)(mm) |
| ピクセルピッチ | 0.20625(H) ×0.20625(V) × RGB (mm) |
| 図面の次元 | 225.8 ((W) ×174.3 ((H) ×5.6 ((D)(mm) |
| 色数 | 16.7M |
| 表示モード | トランスミッションモード,通常は黒色 |
| 見る方向 | 完全表示 |
| 表示形式 | RGB垂直ストライプ |
| 表面処理 | 照明防止 |
| インターフェース | LVDS |
| バックライト | 白いLED |
| 操作温度 | -20~+70°C |
| 貯蔵温度 | -30~80°C |
外的な次元
最大絶対格付け
| ポイント | シンボル | ミン | マックス | ユニット |
| デジタル電源電圧 | VDD | -0だった3 | 5.0 | V |
| バックライト パワー | V | -0だった3 | 28 | V |
LCDの動作条件
| パラメータ | シンボル | ミン | タイプする | マックス | ユニット |
| デジタル電源電圧 | VDD | 2.8 | 3.3 | 3.6 | V |
| 電力の電流 | IDD | - そうだ | 0.3 | - そうだ | A について |
| VDD | PDD | 1.0 | W | ||
| 入力電流 | IRUSH | 2.0 | A について | ||
| バックライト ポウ | V | 8.2 | 9.6 | 10.5 | V |
インターフェース・ピン定義
| 違う 違う | シンボル | 機能 |
| 1 | NC | 繋がりがない |
| 2 | GND | 地面 |
| 3 | RIN3+ | LVDS シグナル ((+) チャンネル3 |
| 4 | RIN3 | LVDS 信号 (((-) チャンネル 3 |
| 5 | GND | 地面 |
| 6 | RXCLK+ | LVDS 時計信号 ((+) |
| 7 | RXCLK - オーケストラ | LVDS 時計信号 ((-) |
| 8 | GND | 地面 |
| 9 | RIN2+ | LVDS信号 ((+) チャンネル2 |
| 10 | RIN2- | LVDS 信号 (((-) チャンネル2 |
| 11 | GND | 地面 |
| 12 | RIN1+ | LVDS シグナル ((+) チャンネル1 |
| 13 | RIN1- | LVDS 信号 (((-) チャンネル1 |
| 14 | GND | 地面 |
| 15 | RIN0+ | LVDS シグナル ((+) チャンネル 0 |
| 16 | RIN0- | LVDS シグナル (((-) チャンネル 0 |
| 17 | GND | 地面 |
| 18 | NC | 繋がりがない |
| 19 | GND | 地面 |
| 20 | SEL6/8 | SELB=0 8ビット SELB=1 6ビット |
| 21 | NC | 繋がりがない |
| 22 | NC | 繋がりがない |
| 23 | NC | 繋がりがない |
| 24 | リバース | バックパネル機能 |
| 25 | GND | 地面 |
| 26 | GND | 地面 |
| 27 | GND | 地面 |
| 28 | VCC | デジタル回路の電圧 3.3V |
| 29 | VCC | デジタル回路の電圧 3.3V |
| 30 | VCC | デジタル回路の電圧 3.3V |
オプティカル特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | |
| コントラスト比 | CR | - | 700 | - | ||
|
ライトランス (中央) |
L について |
750 |
800 |
- |
cd/m2 |
|
| 光容量 | LU | 70 | 75 | % | ||
| 応答時間 | 上がり + 落ちる | - | 30 | 35 | ms | |
|
視角 K=コントラスト比>10 |
横軸 |
θx+ | 80 | 85 | - |
程度 |
| θx - | 80 | 85 | - | |||
|
垂直 |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
色色性 (CIE1931) |
赤色 |
x |
タイプは005 |
0.617 |
タイプ+005 |
|
| y | 0.327 | |||||
|
緑色 |
x | 0.332 | ||||
| y | 0.600 | |||||
|
青い |
x | 0.146 | ||||
| y | 0.056 | |||||
|
ホワイト |
x | 0.299 | ||||
| y | 0.351 | |||||
| 色域 (NTSC比) |
70 |
% |
||||
バックライトの特徴
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | コメント |
| LED電流 | ILED | 120 | mA | LED総数 | ||
| 前向きの電圧 | VF | 30.6 | V | IF=120mA | ||
| 逆電流 | IR | 50 | μA | VR=3.3V,LED"つ | ||
| 電力消耗 | Pd | 3960 | mW | LED総数 | ||
| 前向きのピーク電流 | IFP | 30 | mA | 1LED | ||
| 逆電圧 | VR | 3.3 | V | 1LED | ||

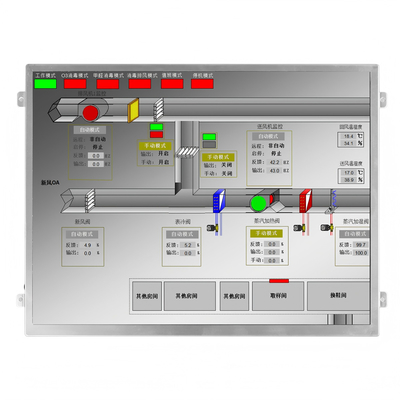

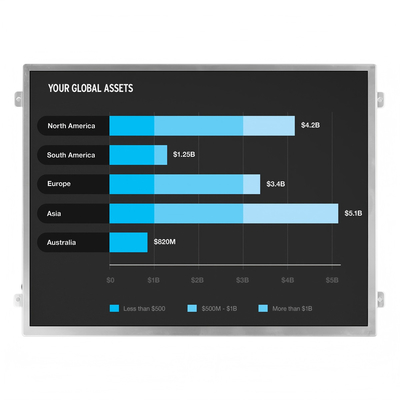

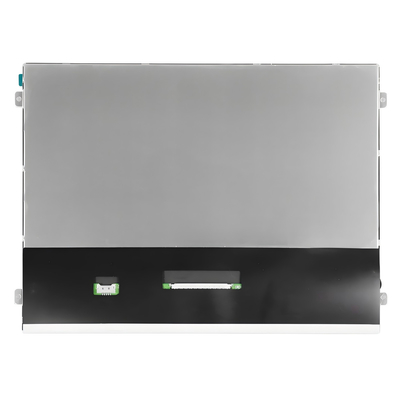

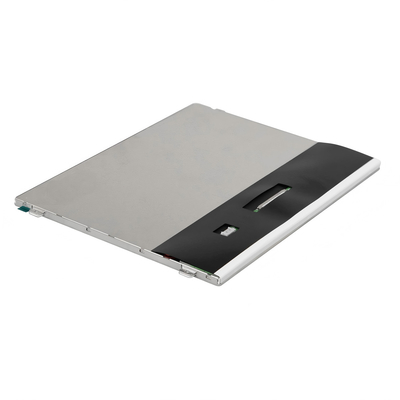

製品画像
