商品の詳細:
|
| 製品: | 1.9インチ TFT LCD | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 170x320 | 見る方向: | IPS全視角 |
| ドライバーIC: | ST7789P3 | ピン番号: | 30ピン |
| 接続: | ZIF | 表面の光: | 800 cd/m2 (ニット) |
| インターフェース: | SPI&MCU | LEDの寿命: | 40千時間 |
| ハイライト: | 170x320 高明るさ TFT ディスプレイ,800 ニット IPS LCD ディスプレイ,1.9インチ 高明るさ TFT ディスプレイ |
||
この項目について SFTO190JY-7267AN
高亮度1.9インチ IPS TFT LCDディスプレイで プロジェクトを向上させてください 素晴らしい視覚と最適なパフォーマンスを提供するために設計されていますこのディスプレイは明るい環境でも優れた可視性を保証します.
主要な特徴:
サイズと解像度:このコンパクトな1.9インチディスプレイは 170×320 ピクセルの解像度を持ち,様々な用途のために鮮明で鮮明な画像を提供します.
鮮やかな色:IPS テクノロジーは,広い視角と鮮やかな色を再現を提供し,優れたユーザー体験を可能にします.
SPIとMCUインターフェース:このディスプレイは,統合が容易なものとして設計されており,SPIとMCUの両方のインターフェースを備えており,さまざまなマイクロコントローラーと開発ボードと互換性があります.
耐久性のあるデザインこのディスプレイは信頼性と性能を考慮して設計され ウェアラブルやガジェット,組み込みシステムなど プロフェッショナルやDIYプロジェクトに最適です
卓越した品質とパフォーマンスを獲得するために,ハイブライト1.9インチ IPS TFT LCDディスプレイでデバイスをアップグレードします. 優れたディスプレイソリューションを求める開発者にとって最適です!
今すぐ注文する保証された最低市場価格を利用するために!
製品仕様
| 特徴 | 詳細 | ユニット |
| ディスプレイサイズ (斜面) | 1.9 | インチ |
| LCDタイプ | IPS TFT | - |
| 表示モード | 通常は黒 | - |
| 決議 | 170 x RGB (H) x 320 (V) | ピクセル |
| 見る方向 | すべて | - |
| モジュールサイズ | 25 (W) × 49.33 (H) × 2.11 (T) | mm |
| アクティブ エリア | 22.7 (W) x 42.72 (H) | mm |
| ピクセルサイズ | 0.1335 (W) × 0.1335 (H) | mm |
| 色配列 | RGB V垂直ストライプ | - |
| インターフェース | SPI/パラレル | - |
| 表面の明るさ | 800 | cd/m2 |
| 表示する色 | 262K | - |
| ドライバーIC | ST7789P3 | - |
| 触覚パネルと無関係 | 持っていない | - |
| 動作温度 | -20°C~70°C | °C |
| 貯蔵温度 | -30°C~80°C | °C |
外部 寸法
絶対最高格付け
| ポイント | シンボル | ミン | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.0 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
DC 特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VCC | 2.5 | 2.75 | 3.3 | V |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 入力高電圧 | VIN | 0.7*IOVCC | - | IOVCC | V |
| 入力低電圧 | VIL | GND | - | 0.3*IOVCC | V |
| 出力高電圧 | VOH | 0.8*IOVCC | - | IOVCC | V |
| 出力低電圧 | VOL | GND | - | 0.2*IOVCC | V |
| 入力電流 | IIN | - | 20 | - | mA |
バックライト 特徴
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| 前向きの電圧 | VF | - | 6.0 | - | V |
| 前向きの電流 | IF について | - | 80 | - | mA |
| 電力消耗 | Pd | - | 256 | - | mW |
| LEDの使用寿命 ((25 oC) | - | 30000 | 40000 | - | 時間 |
インターフェース・ピン定義
| ピン | シンボル | 記述 | |||||||||
| 1 | GND | 地面 | |||||||||
| 2 | VCC | アナログ用電源 | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | リセット | LCM リセットピン | |||||||||
| 6 | CS | チップ選択ピン (Low オン) | |||||||||
| 7 | DC/SCL | シリアルクロックピン | |||||||||
| 8 | WR/RS | ピンを選択します. | |||||||||
| 9 | RD | 8080 MCU の平行インターフェースで読み込みを有効にする. | |||||||||
| 10 | SDA | SPI インターフェースの入力/出力ピン | |||||||||
| 11 から 18 まで | DB0-DB7 | MCUのパラレルインターフェイスデータバス | |||||||||
| 19 | SDO | SPIインターフェイス出力ピン | |||||||||
| 20 | LED+ | バックライトアノード | |||||||||
| 21〜24 | LED | バックライト カソード | |||||||||
| 25 | GND | 地面 | |||||||||
| 26〜29 | NC | NC | |||||||||
| 30 | GND | 地面 |

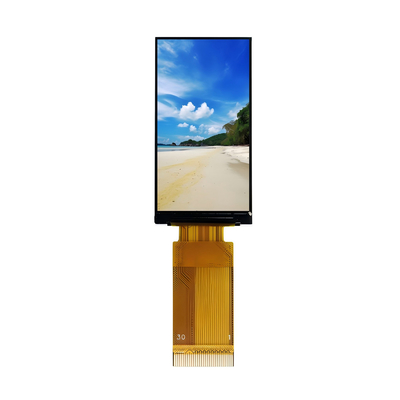

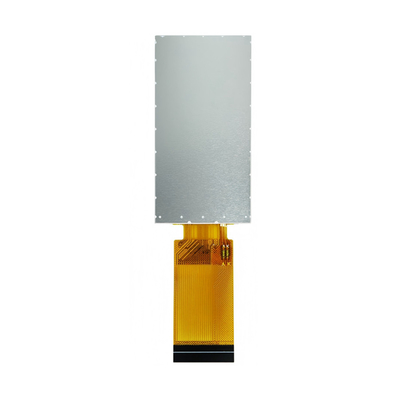

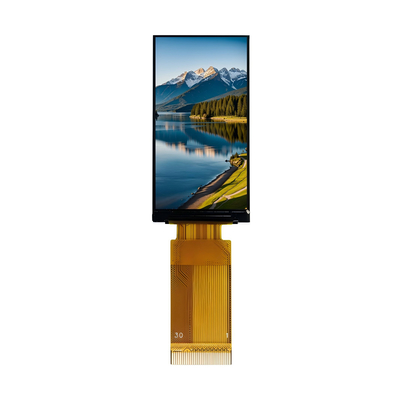

製品画像
