商品の詳細:
|
| 製品: | 1.77インチ TFT LCD | 決議: | 128*160 ピクセル |
|---|---|---|---|
| タッチスクリーン: | 持っていない | 見る方向: | 12時 |
| インターフェース: | SPI 4 ライン | ピン番号: | 14 |
| 接続: | 接続する | 表面の光: | 300 cd/m2 (カスタマイズ可能) |
| ドライバーIC: | ST7735 | LEDの寿命: | 40千時間 |
| 作業温度: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 低電源 TFT LCD ディスプレイ,1.77インチTFT LCDの表示,高解像度のTFT液晶ディスプレイ |
||
この項目について:1.77インチ TFT LCDディスプレイ SFTO177JY-7189AN
デバイスをアップグレードする 1.77インチ TFT LCD ディスプレイ シェンゼンセーフ・セーフ・テクノロジーの TFT ディスプレイメーカーこの高解像度のTFT画面は,幅広いアプリケーションに最適です消費電子機器やIoTディスプレイソリューションまで
主要 な 特徴
申請
IoTソリューション:低消費電力ディスプレイは 接続されたデバイスに最適で 持続的なパフォーマンスと信頼性を保証します
工業用:調整可能で 厳しい条件に耐えられるように 設計されています 世界各地の工業機器メーカーが 信頼しています
なぜシェンゼン・セーフ・テクノロジーを 選ぶのか?
TFTディスプレイの信頼性の高いメーカーとして,私たちはグローバル顧客のニーズを満たす高品質の製品を提供することにコミットしています.77インチ TFT LCD ディスプレイは,精度で設計され,性能のために設計されています次のプロジェクトに最適です
私たちの全範囲を 探求する
1.77インチディスプレイに加えて,幅広い TFT LCD ディスプレイ,OLED モジュール,カスタムディスプレイソリューションをご提供しています.当社の製品やサービスについて詳しく知るため,当社のウェブサイトをご覧ください..
今日 に 連絡 し て ください!
標準製品やカスタムソリューションが 必要である場合でも,私たちのチームはサポートに備えています. 最先端のディスプレイ技術であなたのアイデアを活かしてください.
シェンゼン・セーフ・テクノロジー株式会社展示イノベーションの信頼するパートナーです
特徴
| ポイント | 仕様 |
| 表示モード | 通常は黒色で 伝達性がある |
| 見る方向 | 12時 |
| 色 | 262K |
| ドライブIC | ST7735 |
| インターフェースタイプ | 4 ライン SPI |
| 尺寸の輪郭 | 34.00(W) x 42.94 ((H) x 2.28 ((T) mm |
| LCDアクティブエリア | 28.032 ((W) x 35.04 ((H) mm |
| 決議 | 128 RGB (H) x 160 (V) ピクセル |
| ピクセルピッチ | 0.219 (W) × 0.219 (H) mm |
輪郭図
インターフェイス・ピン説明
|
ピン |
シンボル | 記述 |
| 1 | NC | 繋がりがない |
| 2 | GND | 地面 |
| 3 | LEDK | バックライトのカソード |
| 4 | LEDA | バックライトのアンード (3.0V-3.4V) |
| 5 | GND | 地面 |
| 6 | リセット | LCM リセットピン |
|
7 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 8 | SDA | シリアルデータ入力/出力 |
| 9 | SCL | シリアルクロックピン |
| 10 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 11 | IOVCC | インターフェースの電源 (8.8V-3.3V) |
| 12 | CS |
チップ選択ピン (低調で有効) |
| 13 | GND | 地面 |
| 14 | NC | 繋がりがない |
図面図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
80 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
| 応答時間 | トル+Tf | θ = 0° |
- |
30 | 60 | ms |
| コントラスト比 | CR | θ = 0° | 200 | 300 |
- |
|
|
視角 |
トップ | CR10 | 40 | 45 | - |
デグ |
| 底部 | CR10 | 15 | 20 | - | ||
| 左 | CR10 | 40 | 45 | - | ||
| そうだ | CR10 | 40 | 45 | - | ||
|
CF色 染色性 (CIE)
|
Wx |
θ = 0° |
-0だった02 |
0.308 |
+0だった02 |
|
| ワイ | 0.327 | |||||
| Rx | 0.610 | |||||
| レイ | 0.329 | |||||
| Gx | 0.299 | |||||
| ジ | 0.567 | |||||
| Bx | 0.143 | |||||
| による | 0.111 | |||||
| クロス・トーク | ct | 2% | ||||
| 伝播性 | トランス | 6.21% | 60.9% |
- |

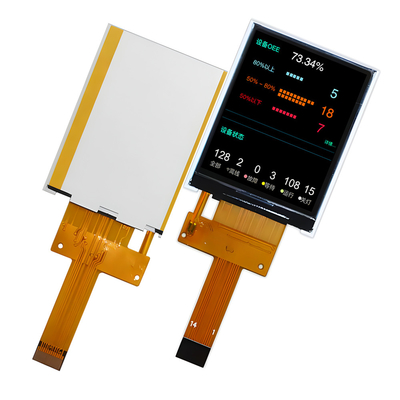

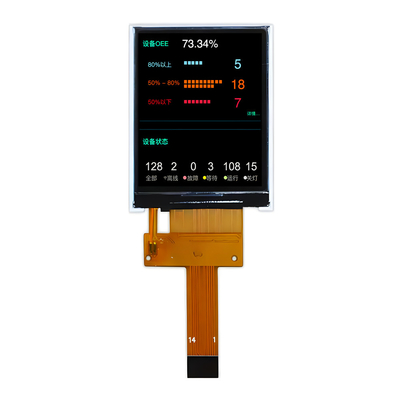

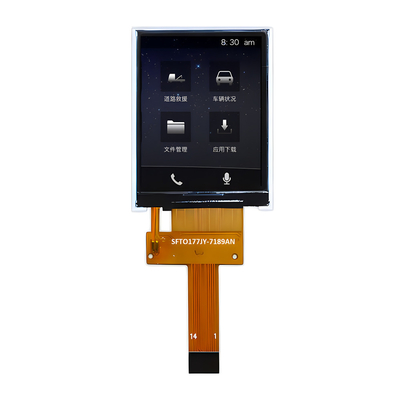

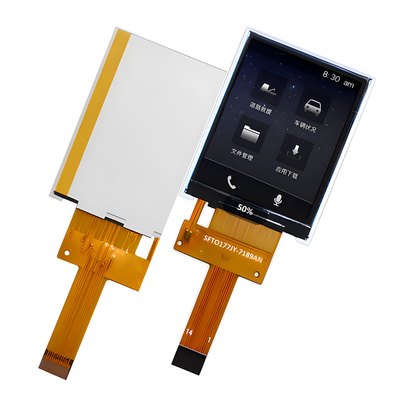

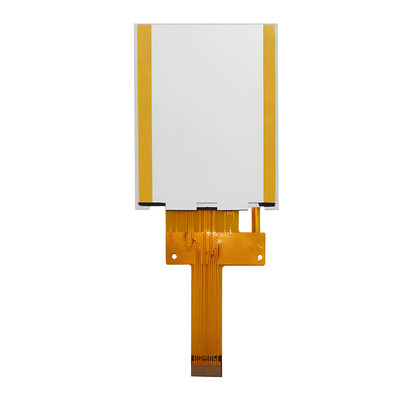

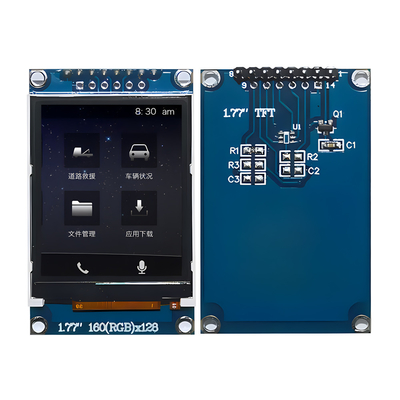

製品写真
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
| 1 | 高温操作 | Ts= +80°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−30°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta=+60°C,90%RH最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 熱ショック (動作しない) | -30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
