商品の詳細:
|
| 製品: | 2.8インチTFT LCD | 決議: | 480 x 640 ピクセル |
|---|---|---|---|
| 色: | 262K | ディスプレイタイプ: | IPS TFT液晶 |
| インターフェース: | RGB | 視角: | 80°/80°/80°/80° (L/R/U/D) |
| ドライバーIC: | ST7701S | 接続: | コネクタタイプ |
| 表面照明度: | 1000 cd/m2 (ニット) | 申請: | 産業,医療,自動車 |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.8インチTFT LCDモジュール,高い明るさTFT LCDモジュール,480x640 TFT LCD モジュール |
||
この項目について SFTO280PY-7201AN
| 仕様カテゴリー | 詳細 |
|---|---|
| 亮度 | 1000ニット (cd/m2) 標準的な工業ディスプレイより60%明るく |
| スクリーンサイズ | 2.8インチ (斜面), 43.2x57.6mmのディスプレイエリア |
| 決議 | 480RGB ((H) × 640 ((V) ピクセル 詳細なグラフィックやテキストに最適 |
| インターフェース | RGBインターフェイスとSPI制御 (ピン27-29),主流MCUと互換性 |
| 視角 | 80°/80°/80°/80° (L/R/U/D) 任意の方向から全視点 |
| コントラスト比 | 1200光と暗の要素をはっきりと区別する |
| バックライト | LED側照明型 (6 LED),11.2-13.6V,寿命4万時間 |
| 温度範囲 | 操作: -20°C~70°C 保存: -30°C~80°C 極端な条件に耐える |
| サイズ | 46.2x65.2x2.3mm (±0.2mm) コンパクトな装置のためのスライムデザイン |
高明るさ 1000nits 2.8インチ TFT LCD ディスプレイは,強力で汎用的で高性能なディスプレイを求めるプロの究極のソリューションです.卓越した明るさと鮮明さでデバイスを上げます産業から消費者電子機器まで様々な用途に対応しています
詳細情報,サンプル,またはあなたの特定のニーズについて議論するには,私達に連絡してください.
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 機能 |
| 1 | LEDA | LEDバックライト (カソード) |
| 2 | LEDK | LEDバックライト (カソード) |
| 3 | GND | 地面 |
| 4 | VDD | 電源 2.8~3.3V |
| 5 | GND | 地面 |
| 6 | リセット | 入力をリセットする |
| 7 | GND | 地面 |
| 8~25 | DB17~DB0 | RGBブルーのデータ入力 |
| 26 | GND | 地面 |
| 27 | SDA | SPI インターフェースクロック |
| 28 | SCL | SPI インターフェースクロック |
| 29 | CS | チップ入力ピンを選択 |
| 30 | HSYNC | RGB インターフェースの動作のためのライン同期信号 |
| 31 | HSYNC | RGB インターフェースの動作のためのフレーム同期信号 |
| 32 | PCLK | RGB インターフェースの動作のためのドットクロック信号 |
| 33 | DE | RGB インターフェースの操作のためのデータ有効信号 |
| 34 | GND | 地面 |
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | - | - | - | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトユニット (GND=0V)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 45 | 60 | mA |
| LED電圧 | VL | - | 11.2 | 13.6 | V |
| LEDの使用寿命 | HR | 40000 | - | - | 時数 |
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0 普通 観る 角度 IBL=80mA |
1000 | 1100 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 35 | 40 | ms | ||
| コントラスト比 | CR | 900 | 1200 | - そうだ | - そうだ | ||
|
色 染色性 (CIE1931) |
白い |
Wx | 0.278 | 0.308 | 0.338 | ||
| ワイ | 0.309 | 0.339 | 0.369 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 80 | - そうだ | |
| ΘR | - そうだ | 80 | - そうだ | ||||
|
オーバー |
オーケストラ | - そうだ | 80 | - そうだ | |||
| ΘD | - そうだ | 80 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | 65 | 70 | - そうだ | % | |

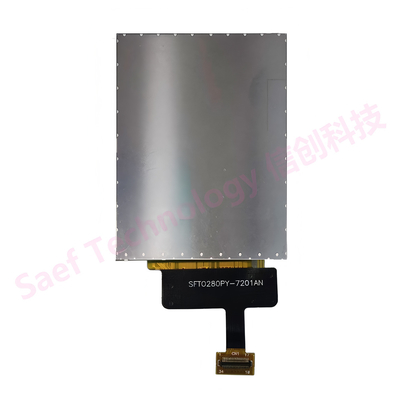

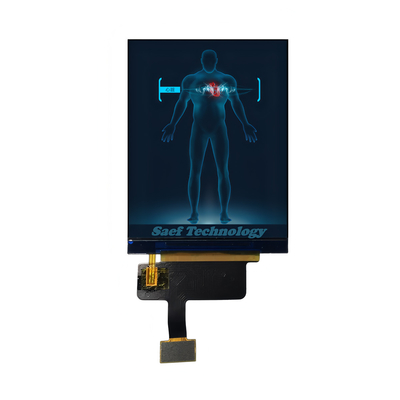

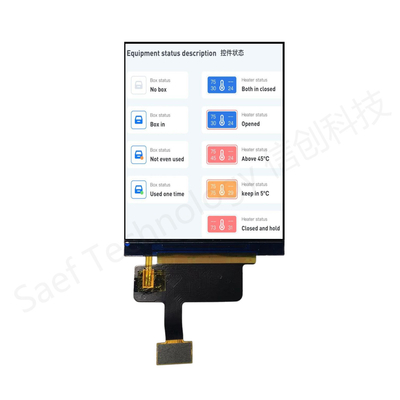

製品画像
