商品の詳細:
|
| モデル番号: | SFTO2700RX-7322AN | スクリーンサイズ: | 27インチ |
|---|---|---|---|
| 解像度: | 1920×1080 ピクセル (RGBストライプ) | 明るさ: | 1000cd/㎡ |
| 貯蔵温度: | -20°C から +60°C | 作業温度: | 0°Cへの+50°C |
| コントラスト比: | 10001 (タイプ) | インターフェース: | 2チャネルLVDS (2ピクセル/クロック) |
| 応答時間: | 14ms (オン/オフ,Typ.) | バックライト: | 50千時間 |
| 表面処理: | AG/AR/AF コーティング (選択可能) | タッチ技術: | PCAP ((CTP) オプション |
| 蓋のガラス: | ゴリラガラス/強化ガラス/PMMA (カスタム) | トッチポイント: | 10点マルチタッチ |
| タッチインターフェース: | I2C/USB/RS232 (設定可能) | IC オプション: | EETI,ILITEK,サイプレス,グーディックス |
| カスタマイズ: | シルク印刷, ロゴ, 型抜き | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | RGBストライプ解像度 TFT LCDディスプレイ,太陽光で読み取れる TFT LCD ディスプレイ,27TFT液晶ディスプレイ |
||
1000ニット 太陽光可読 27インチ TFT LCD - カスタマイズ可能な産業用ディスプレイソリューション
Saef TechnologyのSFTO2700SM-7322ANは、過酷な環境向けに設計された高輝度27インチTFT LCDです。1000ニットのピーク輝度、アンチグレア3H硬化表面、178°の広視野角により、直射日光下でも優れた視認性を実現します。屋外キオスク、産業用HMI、ヨーロッパおよび北米の医療機器に最適です。
✅ ウルトラHDの鮮明さ：1920x1080 FHD解像度、1670万色で鮮明な画像を実現。
✅ 堅牢な信頼性：-20℃～60℃の極端な温度（保管）で動作し、熱衝撃に耐えます（24サイクルテスト済み）。
✅ 省電力：1000ニットの出力にもかかわらず、最大消費電力はわずか5.3W。
✅ 長寿命：50,000時間のLEDバックライト（輝度50％維持）。
お客様のニーズに合わせて
OEM/ODMパートナー向けに、エンドツーエンドのカスタマイズを提供します。
パネルの変更：ディスプレイのサイズ変更（非標準寸法もサポート）。
インターフェースの柔軟性：LVDS、eDP、HDMI変換。
ファームウェアの統合：カスタムOSD、ガンマ調整、電源シーケンス。
迅速なプロトタイピング：サンプルは4週間でリードタイム。
特殊用途に最適：航空ディスプレイ、軍用車両、高輝度医療用モニター。
仕様
| 項目 | 単位 | 仕様 |
| 画面対角 | mm | 27.0” |
| 有効表示領域 | mm | 597.888(H) x 336.312(V) |
| 画素数 H x V | - | 1920(x3) x 1080 |
| 画素ピッチ | um | 31.14(1つのトライアドあたり) x31.14 |
| 画素配列 | - | R.G.B. 垂直ストライプ |
| 表示モード | - | ノーマリーブラック |
| 応答時間 | msec | 14ms (typ., on/off) |
| 重量 | グラム | TBD |
| 電気的インターフェース | - | デュアルチャンネルLVDS、8ビットRGBデータ入力 |
| サポートカラー | - | 1670万色 |
| 表面処理 | - | アンチグレア、3H |
| 動作温度 | ℃ |
0～+50 |
| 保管温度 | ℃ | -20～+60 |
外形寸法
インターフェースピン定義
| ピン番号 | 記号 | 説明 |
| 1 | RxO0- | 負のLVDS差動データ入力（奇数データ） |
| 2 | RxO0+ | 正のLVDS差動データ入力（奇数データ） |
| 3 | RxO1- | 負のLVDS差動データ入力（奇数データ） |
| 4 | RxO1+ | 正のLVDS差動データ入力（奇数データ） |
| 5 | RxO2- | 負のLVDS差動データ入力（奇数データ） |
| 6 | RxO2+ | 正のLVDS差動データ入力（奇数データ） |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 負のLVDS差動クロック入力（奇数クロック） |
| 9 | RxOCLK+ | 正のLVDS差動クロック入力（奇数クロック） |
| 10 | RxO3- | 負のLVDS差動データ入力（奇数データ） |
| 11 | RxO3+ | 正のLVDS差動データ入力（奇数データ） |
| 12 | RxE0- | 負のLVDS差動データ入力（偶数データ） |
| 13 | RxE0+ | 正のLVDS差動データ入力（偶数データ） |
| 14 | GND | グランド |
| 15 | RxE1- | 負のLVDS差動データ入力（偶数データ） |
| 16 | RxE1+ | 正のLVDS差動データ入力（偶数データ） |
| 17 | GND | グランド |
| 18 | RxE2- | 負のLVDS差動データ入力（偶数データ） |
| 19 | RxE2+ | 正のLVDS差動データ入力（偶数データ） |
| 20 | RxECLK- | 負のLVDS差動クロック入力（偶数クロック） |
| 21 | RxECLK+ | 負のLVDS差動クロック入力（偶数クロック） |
| 22 | RxE3- | 負のLVDS差動データ入力（偶数データ） |
| 23 | RxE3+ | 正のLVDS差動データ入力（偶数データ） |
| 24 | GND | グランド |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 未接続 |
| 28 | VDD | 電源入力電圧5V |
| 29 | VDD | 電源入力電圧5V |
| 30 | VDD | 電源入力電圧5V |
光学特性
| パラメータ | 条件 | 最小 | typ. | 最大 | 単位 | |
|
視野角 (CR>10) |
水平 | θL | 89 | - |
度 |
|
| θR | 89 | - | ||||
| 垂直 | θT | 89 | - | |||
| θB | 89 | - | ||||
| コントラスト比 | 中央 | 700 | 1000 | - | - | |
| 応答時間 | Tr+Td | - | 14 | 20 | ms | |
|
CF色度 (CIE1931) |
赤 x |
Typ. -0.03 |
0.646 |
Typ. +0.03 |
- | |
| 赤 y | 0.341 | - | ||||
| 緑 x | 0.327 | - | ||||
| 緑 y | 0.612 | - | ||||
| 青 x | 0.143 | - | ||||
| 青 y | 0.041 | - | ||||
| 白 x | 0.283 | - | ||||
| 白 y | 0.289 | - | ||||
| 白色の中心輝度 | YLI | 800 | 1000 | cd/m2 | ||

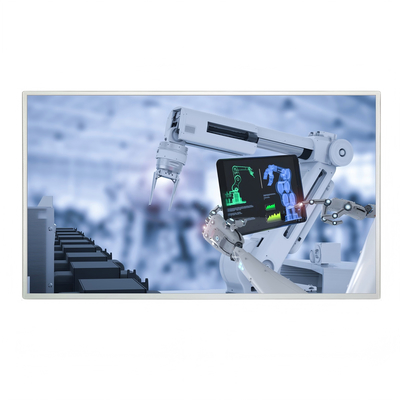

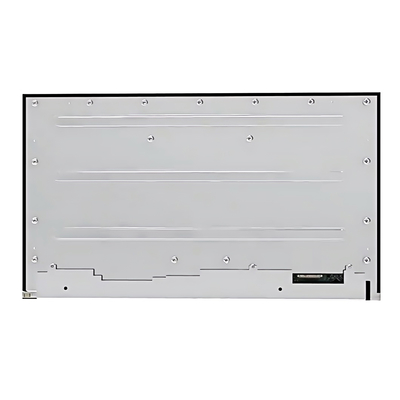

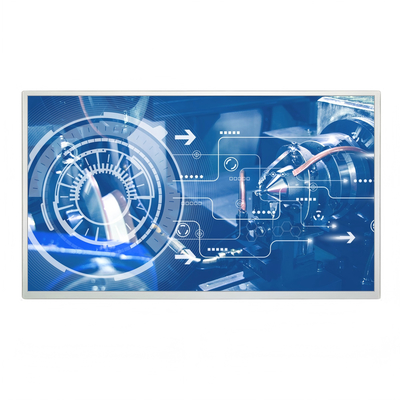

製品画像
