商品の詳細:
|
| 製品: | 5.7インチ TFT LCD ディスプレイ | 解像度: | 640x480 VGA |
|---|---|---|---|
| 明るさ: | 500 cd/m2 (典型的な) | 見る方向: | 80度（全方向、CR≧10） |
| コントラスト比: | 1200:1 | インターフェース: | 6ビットRGB (40ピン) |
| 作業温度: | -30°Cから+80°C | カスタマイズ: | グラス/センサー/FPC仕立て |
| ドライバーIC: | JD9168S | LED 寿命: | 30千時間 |
| 触れる: | 投影型静電容量方式 (PCAP) | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | PCAPタッチ産業用TFTLCD,JD9168S インダストリアル TFT LCD,640×480 インダストリアル TFT LCD |
||
堅固な5.7インチTFT液晶ディスプレイ 500Nits PCAPタッチ付き - 工業用グレードの広範囲温度
Saef TechnologyのSFTO570DX-7263ANは,極端な環境でも卓越したパフォーマンスを提供しています. 500ニットの明るさ, -30°Cから+80°Cの操作範囲,および80°の全方向の見方角で,この5.7インチのVGA TFTは工業用HMI用に設計されています医療機器や自動車のダッシュボードを ヨーロッパと北米で
✅ 極端な環境対応: 北極寒冷から砂漠熱 (-30°C~80°C) まで 120時間熱ショック認証で動作します.
✅産業用耐久性: 3H硬化表面は,擦り傷に耐える + ランダム振動耐性 (0.015G2/Hz, 5-500Hz).
✅ 最適化された電力: バックライト消費量はわずか1.5W + PWMディミング制御 (1-50kHz).
✅高可視性:1200:1コントラスト比 + 60% NTSC色域
スムーズなタッチ統合
PCAP (Projected Capacitive) のタッチカスタマイゼーションでソリューションをアップグレードしてください.
ガラスオプション:ゴリラガラス®/テンパーガラス/PMMA AG/AR/AFコーティング
センサーの柔軟性: ガラス/フィルム/フィルム+フィルムスタック+カスタムFPC形状
コントローラー互換性: EETI,ILITEK,Cypress,Goodix (I2C/USB/RS232インターフェース)
Rapid Prototyping:ディスプレイ+タッチコンボでサンプルを4週間リードする時間
理想的な用途: 医療用消毒インターフェース 自動車用ダッシュボード 工場自動化制御
製品仕様
| ポイント | 仕様 | ユニット |
| LCDタイプ | TFT | - |
| 色を表示する | 16.7M | - |
| 見る方向 | IPS,すべての視角 | 時計 |
| 動作温度 | -30~+80 | °C |
| 保存温度 | -30~+80 | °C |
| モジュールサイズ | 概要図を参照 | mm |
| アクティブ エリア (W × H) | 115.20×8640 | mm |
| ポイント数 | 640 x 480 | ドット |
| LCMコントローラ | JD9168S | - |
| 電源の電圧 | 3.3 | V |
| バックライト | 3S7P-LED (白) | pcs |
| インターフェース | RGBインターフェース | - |
外部 寸法
絶対最高格付け
| ポイント | シンボル | ミン | マックス | ユニット |
| 供給電圧 電圧 | VCC | -0だった3 | 3.3 | V |
| バックライト供給電圧 | VLED | -0だった3 | 6.0 | V |
| 動作温度 | トップ | -30歳 | 80 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
バックライトの特徴
| ポイント | シンボル | 典型的な価値 | |
| 供給電圧 | VLED | 5V | |
| 供給電流 | IL | 300mA | |
| 電力消費量 | PL | 1.5 - W | |
| PWM制御周波数 | FPDIM | 50KHz | |
| バックライト ON-OFF | 高い |
VEN |
1.4 VLED V |
| 低い | 0〜0.4V | ||
| PWM制御レベル | 高い |
VPDIM |
1.5V |
| 低い | 0〜0.4V | ||
| 統一性 | ΔBp | 80% | |
| 寿命 | 時間 | 40K時間 | |
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 定義 |
| 1 | U/D | 私は | パネルモジュール上下スキャンの方向 |
| 2 | NC | - | 繋がりがない |
| 3 | HSYNC | 私は | RGBインターフェイスで水平シンクロ入力 |
| 4 から 6 | VLED | P | LEDドライバーの電源 |
| 7 | VCC | P | TFTの電源 |
| 8 | VSYNC | 私は | RGBインターフェイスで垂直同期入力 |
| 9 | DE | 私は | RGBインターフェースでデータ入力を有効にする. |
| 10 | XL | 私は | 繋がりがない |
| 11 | YU | 私は | 繋がりがない |
| 12 | アドジャ | 私は | PWM信号入力ピン |
| 13 - 15 | B5-B3 | 私は | 青いデータバス |
| 16 | VSS | P | 地面に |
| 17~19 | B2-B0 | 私は | 青いデータバス |
| 20 | VSS | P | 地面に |
| 21〜23 | G5-G3 | 私は | グリーンデータバス |
| 24 | VSS | P | 地面に |
| 25〜27 | G2-G0 | 私は | グリーンデータバス |
| 28 | VSS | P | 地面に |
| 29-31 年 | R5-R3 | 私は | 赤いデータバス |
| 32 | VSS | P | 地面に |
| 33~35 | R2-R0 | 私は | 赤いデータバス |
| 36 | XR | 私は | 繋がりがない |
| 37 | YD | 私は | 繋がりがない |
| 38 | DCLK | 私は | RGBインターフェースのピクセルクロック入力 |
| 39 | VSS | P | 地面に |
| 40 | L/R | 私は | パネル・モジュールの左/右スキャン方向 |

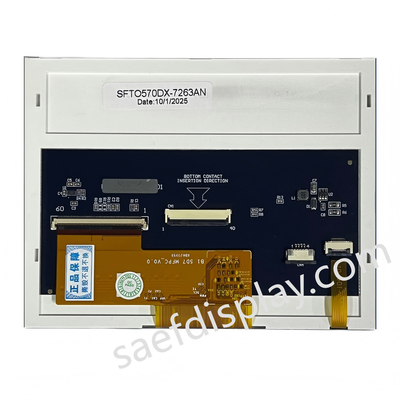

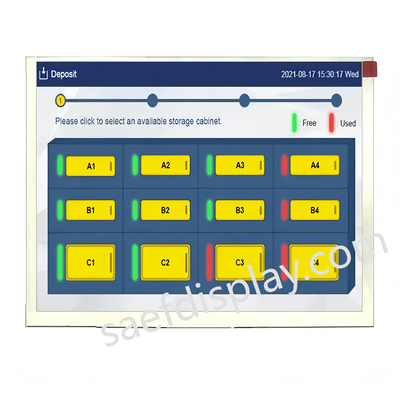

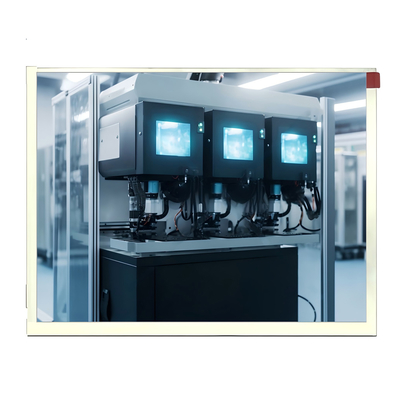

製品画像
