商品の詳細:
|
| Display Size: | 27-inch | 表面照明度: | 1000 cd/m² (標準) |
|---|---|---|---|
| Resolution: | 3840×2160 (UHD) | インターフェース: | 4レーン eDP 1.4 (5.4Gbps) |
| コントラスト比: | 10001 (典型的な) | ピン番号: | 30ピン |
| Viewing Angle: | 89° (CR>10, All Directions) | Mounting: | Vesa Mount Compatible |
| Color Depth: | 1.07 B (8bit+A-FRC) | Color Gamut: | NTSC 90%, sRGB 98% (Typical) |
| Power Supply: | 10V ±1V (Logic), 24V (Backlight) | 作業温度: | 0℃への+50℃ |
| 貯蔵温度: | -20℃への+60℃ | Backlight Lifetime: | 30,000 Hours (L70 @ 25°C) |
| Response Time: | 14ms (GTG Typical) | Compliance: | RoHS, Halogen-Free, REACH |
| ハイライト: | 産業用TFTディスプレイ4K,UHD産業用TFTディスプレイ,高亮度産業用TFTディスプレイ |
||

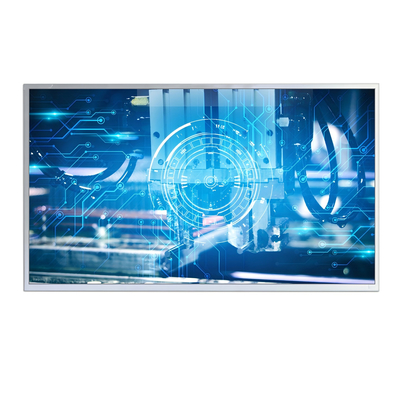

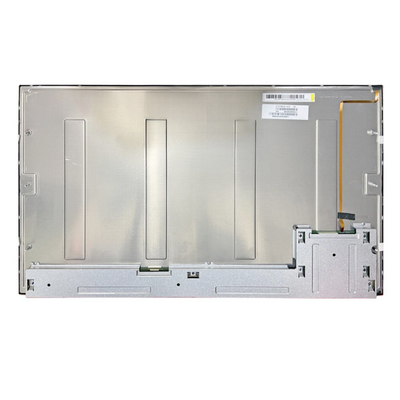

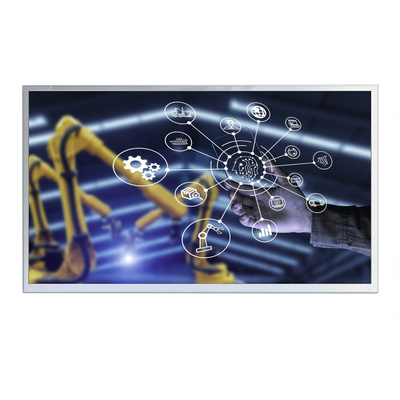

SFTO2700B-7125AN 27 27 EUと米国市場におけるプロのアプリケーションのためのUHD高明るさ産業用TFTディスプレイ
SFTO2700B-7125ANは,米国とヨーロッパの要求の高い環境のために設計された先進的な27インチ超高解像度 (UHD 4K) 工業級TFTディスプレイです.エンジニアのために設計されたシステム設計者や技術者にとって,このディスプレイは例外的な明るさ (1000 cd/m2)工業自動化における最適なパフォーマンスを提供するために,業界をリードする色精度医療イメージング 屋外キオスク プロのAVシステム
4K UHD 解像度 (3840 × 2160):データ密集型アプリケーションに透明なビジュアルを保証する.
高い明るさとコントラスト: 1000 cd/m2の明るさと1000:1のコントラスト比で,直接日光や低照明条件での可視性.
高度な色再生:設計,シミュレーション,検査ワークフローにおける正確な色マッチングのために,NTSC 90%とsRGB 98%の色域で10ビット色深さ (8-bit + A-FRC).
低反射コーティング: 明るい環境でシームレスな動作のために輝きを最小限に抑える.
広い視角 (178°): 極端な角度でも一貫した画像品質を維持します.
産業用耐久性: -20°Cから+70°Cの温度で信頼性のある動作.
EUと米国標準の遵守: RoHS,REACH,CE,FCC,IP65 フロントパネルの認証
インターフェース:eDP 4チャネル (逆転型),高速データ転送のための5.4 Gbps リンクレート.
ピクセル構造:垂直RGBストライプのピクセル配列を持つa-Si TFTアクティブマトリックス.
バックライト: 均等な照明とエネルギー効率を保つために端に照らされたLED
装着: VESA対応 (200 x 200 mm) 工業用収納物への柔軟な組み込み
プロの使用のために設計されています. 厳しい環境で機械視,制御パネル,デジタルサイネージに使用するのに最適です.
グローバルコンプライアンス:EU (CE,RoHS) と米国 (FCC) の市場のために事前認証され,調達を合理化します.
信頼性と長寿: 厳格に5万時間以上の運用 (典型) でテストされています.
対象アプリケーション:
産業自動化とHMIシステム
屋外デジタルサイネージとキオスク
医療画像と診断機器
自動車用・航空用制御パネル
プロのビデオウォールとシミュレーションシステム
SFTO2700B-7125ANを次のプロジェクトに組み込む準備はできましたか? データシート,CADファイル,サンプル要求のためにエンジニアチームに連絡してください.EU/米国を拠点とするサポートは,あなたのアプリケーションのためのシームレスなコンプライアンスと技術的なガイドを保証します.
メカニカル次元
| パラメータ | 仕様 | ユニット |
| アクティブエリア | 596.736 ((H) × 335.664 ((V) | mm |
| ピクセル数 | 3840 ((H) × 2160 ((V) | ピクセル |
| ピクセルピッチ | 0.1554 ((H) × 0.1554 ((V) | mm |
| ピクセル配置 | RGB 垂直ストライプ | |
| 色深さ | 1.07 B ((8bit+A-FRC) | 色 |
| 表示モード | 通常は黒 | |
| 寸法図 | 630.0(H) ×368.2 ((V) ×20.98 ((深さ) | mm |
| 体重 | 3340 (典型的な) | g |
| ベゼル幅 (L/R/U/D) | 13.71/13.71/13.74/13.74 | mm |
| 表面処理 | 霧 25%,3H | |
| バックライト | 長面,2LED照明バータイプ |
電気仕様
| パラメータ | ミン | タイプする | マックス | ユニット | |
| 電源の電圧 | VDD | 9 | 10.0 | 11 | V |
| 電源電流 | DD | - | 460 | 900 | |
| 熱帯電流 | IRUSH | - | 2.0 | 3.0 | |
| 許容される入力リップル電圧 | VRF | - | - | 400 | |
|
高レベル差異入力 限界電圧 |
HIV |
- |
- |
+100 | |
|
低レベル差分入力 限界電圧 |
VIL | -100ドル |
- |
mV | |
| 入力電圧の差 | ビデオをご覧下さい |
100 |
- | 600 | mV |
| 入力コンモンモードの差電圧 | Vcm |
0 |
2 | ||
|
電力消費量 |
PD | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| P合計 | - | 59.6 | - | W | |
バックライトユニットの仕様
| パラメータ | ミン | タイプする | マックス | ユニット | |
| LEDライトバー入力電圧 | VPIN | 33.6 | 37.2 | 39.6 | V |
|
LEDライトバー入力電流 |
IPIN |
- |
110 |
mA |
|
| LED 電源消費量 | PBL | - |
55 |
58 | W |
| LEDの寿命 |
- |
30,000 |
- |
時間 | |
LCD モジュールの光学仕様
| パラメータ | シンボル | 条件 | ミン | タイプ | マックス | ユニット | ||
|
視角範囲 |
横軸 |
Θ3 |
|
85 |
89 | - | デグ | |
| Θ9 | 85 | 89 | - | デグ | ||||
|
垂直 |
Θ12 | 85 | 89 | - | デグ | |||
| Θ6 | 85 | 89 | - | デグ | ||||
| 照明 コントラスト比 | CR |
Θ = 0 となります (中央) 普通 観る 角度 |
700 | 1000 | ||||
| 白色の輝き | 800 | 1000 | - | cd/m2 | ||||
| 白色照明の均一性 | 80 | 85 | % | |||||
|
色の再現 |
|
|
0.283 | 0.313 | 0.343 | - | ||
| ワイ | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| レイ | 0.269 | 0.299 | 0.329 | - | ||||
|
緑色 |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| ジ | 0.649 | 0.679 | 0.709 | - | ||||
|
青い |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| による | 0.029 | 0.059 | 0.089 | - | ||||
|
応答時間 |
GTG | Tg | 14 | 20 | ms | |||
| クロストーク | CT | - | - | 2.0 | % | |||
ピン定義
| ピン番号 | シンボル | 機能 |
| 1 | VDD | 電源 (10.0V) |
| 2 | VDD | 電源 (10.0V) |
| 3 | VDD | 電源 (10.0V) |
| 4 | VDD | 電源 (10.0V) |
| 5 | VDD | 電源 (10.0V) |
| 6 | GND | 地面 |
| 7 | GND | 地面 |
| 8 | NC |
SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | GND | GND |
| 11 | HPD | ホットプラグ検出信号 |
| 12 | GND | 地面 |
| 13 | DAUXN | 補給機への否定的な信号 |
| 14 | DAUXP | 補給隊への肯定的な信号 |
| 15 | GND | 地面 |
| 16 | DRX0P 9 | eDPレーンに対するポジティブな信号0 |
| 17 | DRX0N | eDPレーン0の消極信号 |
| 18 | GND | 地面 |
| 19 | DRX1P | eDPレーン1のポジティブな信号 |
| 20 |
DRX1N |
eDPレーン1の消極信号 |
|
21 |
GND | 地面 |
| 22 | GRX2P | eDPレーン2のポジティブな信号 |
| 23 | DRX2N | eDPレーン2の信号が消える |
| 24 | GND | 地面 |
| 25 | DRX3P | eDPレーン3のポジティブな信号 |
| 26 | DRX3N | eDPレーン3の消極信号 |
| 27 | GND | 地面 |
| 28 | GND | 地面 |
| 29 | NC | 繋がりがない |
| 30 | BIST | BIST 機能 |
