商品の詳細:
|
| 画面のサイズ: | 4.3インチ (480 × 272) | ディスプレイの明るさ: | 1000 cd/m²（太陽光下でも見やすい） |
|---|---|---|---|
| パネルの技術: | IPS (機内切換) | 色深さ: | 16.7百万色 |
| コントラスト比: | 10001 (典型的な) | 視野角: | 85° 全方向 (CR≥10) |
| タッチ技術: | I2C容量 (G+G構造) | 作業温度: | -35°Cから+85°C (工業用) |
| インターフェース: | RGB 24 ビット パラレル | ドライバーIC: | ST7283 (RAMのないアーキテクチャー) |
| バックライト: | 16LED エッジライト (4×4シリーズ) | 準拠性: | RoHS/REACH,ハロゲンフリー |
| ESD 保護: | ±8kV 空気 / ±4kV 接触 (IEC 61000-4-2) | 特別な機能: | グローブ/ウェットタッチ対応、IP65 オプション |
| ハイライト: | 4.3インチ IPS TFT LCD,1000nit 高輝度ディスプレイ,静電容量方式タッチ TFT スクリーン |
||
極端な環境のための1000nit 高明度のIPSディスプレイ
SFTO430HD-7338A-CTは,1000nit IPS パネルと工業級容量タッチを組み合わせて,米国の屋外機器とドイツの工業用HMIのために日光で読み取れる性能を提供します.光学的な透明性と信頼性が交渉できないアプリケーションのために設計された:
| カテゴリー | このモジュール | 典型的な競争相手 |
|---|---|---|
| 亮度 | 1000 cd/m2 (持続) | 600×800 cd/m2 |
| 温度範囲 | -30°Cから+80°C | -20°Cから+70°C |
| 触覚感 | 0.5mm (グローブモード) | 1.5mm+ |
| エネルギー 効率 | 112mW (最大バックライト) | 150~200mW |
| 光学明晰度 | 85% 光伝達力 | 70~75% |
ピクセル・パーフェクト IPS: γ-修正 (ΔE<1.5) を含む0.198mmのピクセルピッチ
均一性保証: 9 ゾーングリッド全体で > 80% の照明均一性
ゼロカラーシフト:CIE1931座標:ホワイト (0.307x,0.330y)
振動抵抗:幅1.5mm @55Hz (IEC 60068-2-6)
化学的に硬化された表面:溶媒/消毒剤に耐える (DIN 58196)
密封結合:OCA/OCRラミネーションは霧化防止
ST7283 ドライバ: 外部 RAM のコストを排除する
シグナル完全性: CLK jitter <0.1T (40MHz動作)
低騒音設計:DEN/HSYNC/VSYNCシールドルーティング
| 市場 | 重要な使用事例 | 重要な価値 |
|---|---|---|
| アメリカ合衆国 (屋外) | 建設機器のディスプレイ | 1000nit 太陽光で読み取れる |
| ドイツ (工業) | 工場ロボットのHMI | -30°C 冷たいスタート 手袋触り |
| 医療 | 手持ちの外科モニター | IP65 密封性,化学物質耐性 |
| 交通 | 鉄道制御パネル | 55Hzの振動抵抗性 |
コンプライアンスと認証
▸ EU: EN 62368-1, RoHS/REACH, VDE 0805 (ドイツ)
▸ 米国:FCC 第 15B 部分,UL 60950-1
▸信頼性:120h熱サイクル (-35°C~85°C),ISTA 3A落下テスト
メカニカル次元
製品情報
| ポイント | 仕様 | ユニット |
| LCD サイズ | 4. 3 | インチ |
| パネルの種類 | IPS |
- |
| 決議 | 480×RGB×272 | ピクセル |
| 表示モード | 通常は黒 |
- |
| 色数 | 16.7M |
- |
| 見る方向 | すべて |
- |
| NTSC | 50% |
- |
| コントラスト比 | 1000 |
- |
| 照明度 | 1000 | cd/m2 |
| モジュールのサイズ | 67.20 ((H) x105.5 ((V) x2.92 ((D) | mm |
| パネルのアクティブエリア | 95.04×5386 | mm |
| ピクセルピッチ | 0.198×0. オーケー198 | mm |
| ピクセル配置 | RGBストライプ | |
| 体重 | TBD | g |
| ドライバーIC | ST7283 |
- |
| ドライバ IC RAM サイズ | RAM が少ない | ほんの少し |
| 光源 | 1 6 LED チップ |
- |
| インターフェース | RGB 24BIT |
- |
|
動作温度 |
-30~+80 | °C |
| 貯蔵温度 | -35~+85 | °C |
CTP 仕様
| カテゴリー | パラメータ | 仕様 |
|
一般的な |
構造 | カバーグラス + ITOセンサーグラス (G+G) |
| カバー レンズ 強化 | 化学 的 に 強化 さ れ た | |
| カバー レンズ 表面硬さ | ≥6H (鉛筆の硬さ) | |
| 光伝播率 | ≥85% | |
| 操作温度 | -30°C~+80°C,RH ≤90% | |
| 貯蔵温度 | -35°C ~ +85°C,RH ≤90% | |
|
電気 |
インターフェース | I2C |
| タッチIC | FT5446 | |
| 電源電圧 (VDD) | 2.8V~3.3V | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
|
環境問題 |
運用条件 |
霧/水面水/手袋で機能する |
|
表面 属性 |
表面インク | 透明なタイプ |
| 表面処理 | カスタマイズ可能 | |
| LCD-TPラミネーション | AIR,OCA,OCRの債権はオプションである | |
| 準拠性 | 物質 的 な 基準 | RoHSとハロゲンフリーに準拠する |
インターフェース・ピン定義
| ピンナンバー | シンボル |
機能 |
| 1 | LEDK | バックライト カソード |
| 2 | LED_A | バックライトアノード |
| 3 | GND | 地面 |
| 4 | VCC | LCM用のアナログ電源 (2.8V) |
| 5から12 | R0-R7 | データバス |
| 13から20 | G0-G7 | データバス |
| 21〜28 | B0-B7 | データバス |
| 29 | GND | 地面 |
| 30 | CLK | RGB I/F でのピクセルクロック信号 |
| 31 | DISP | ディスプレイ |
| 32 | HSYNC | 横軸同期 RGB I/F 信号 |
| 33 | VSYNC | 垂直同期 RGB I/F 信号 |
| 34 | DEN | RGB I/F DE モードでのデータ有効信号 |
| 35 | NC | |
| 36 | GND | 地面 |
| 37 | XR | タッチパネルのピン |
| 38 | YD | タッチパネルのピン |
| 39 | XL | タッチパネルのピン |
| 40 | YU | タッチパネルのピン |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット | コメント |
| アナログ電源の電圧 | VDD | -0.3~+46 | V |
- |
| ロジック入力電圧範囲 | VIN | -0.3 ~VDDI+03 | V |
- |
| ロジック出力電圧範囲 | VO | -0.3 ~VDDI+03 | V |
- |
典型的な操作条件
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| 供給電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
| NVM電源電圧 | VPP | 7.4 | 7.5 | 7.6 | V |
| 入力高電圧 | HIV | 0.7*VDD |
- |
VDD | V |
| 入力低電圧 | VIL |
DGND |
- |
0.3*VDD | V |
| 出力 高電圧 | VOH | VDD-0 について4 |
- |
VDD | V |
| 出力 低電圧 | VOL | DGND |
- |
DGND+04 | V |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット | ||
|
観る 角度範囲 |
左 | θL |
CR10 |
80 | 85 |
- |
程度 |
|
| そうだ | θR | 80 | 85 |
- |
||||
| トップ | θT | 80 | 85 |
- |
||||
| 底部 | θB | 80 | 85 |
- |
||||
|
応答時間 |
トン+トフ |
θ=Ф=0 ̊ |
- |
40 |
ms |
|||
| コントラスト比 |
CR |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
| 照明度 | L について | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
|
色 染色性 (CIE1931) |
ホワイト |
Wx |
普通
θ=Ф=0 ̊ |
0.307 |
- |
|||
| ワイ | 0.33 | |||||||
|
赤色 |
Rx | 0.608 | ||||||
| レイ | 0323 | |||||||
|
緑色 |
Gx | 0.317 | ||||||
| ジ | 0.549 | |||||||
|
青い |
Bx | 0.145 | ||||||
| による | 0.138 | |||||||
| 統一性 | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% | ||

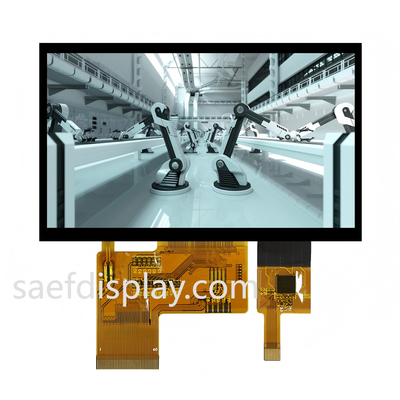

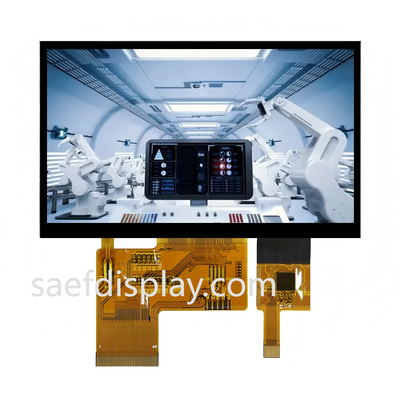

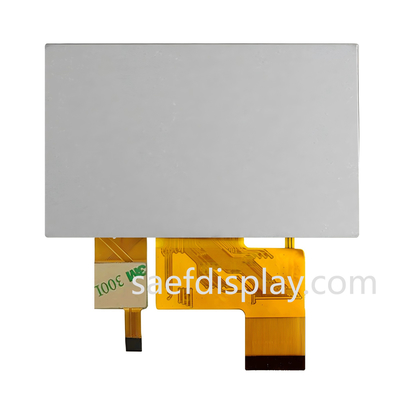

製品画像
